Brake resistor merupakan salah satu komponen penting pada sistem penggerak motor yang menggunakan inverter atau VFD. Komponen ini membantu mengelola energi yang dihasilkan saat motor melakukan deselerasi sehingga tegangan pada sistem tetap berada dalam batas yang aman.
Brake resistor juga sering disebut braking resistor atau resistor pengereman. Penggunaannya banyak ditemukan pada crane, hoist, elevator, conveyor, mesin produksi, sistem material handling, serta berbagai aplikasi motor industri yang membutuhkan pengereman cepat atau berulang.
PT Selatama Indo Abadi menyediakan braking resistor industri dengan nilai resistance, daya, dimensi, duty cycle, serta konfigurasi yang dapat disesuaikan dengan karakteristik inverter dan kebutuhan aplikasi.
Apa Itu Brake Resistor?
Brake resistor adalah resistor yang digunakan pada sistem inverter atau Variable Frequency Drive untuk membantu membuang energi listrik yang muncul ketika motor melakukan pengereman atau deselerasi.
Motor yang sedang berputar mempunyai energi kinetik. Saat kecepatan motor dikurangi, pada kondisi tertentu motor dapat bekerja sebagai generator sehingga sebagian energi kembali menuju DC bus inverter.
Kenaikan energi pada DC bus dapat meningkatkan tegangan. Braking resistor membantu mengelola kondisi tersebut dengan menerima energi melalui braking chopper, kemudian mengubah energi listrik menjadi panas.
Panas tersebut selanjutnya dilepaskan melalui permukaan resistor serta sistem pendinginan yang sesuai dengan desain unit.
Fungsi Brake Resistor pada Inverter
Penggunaan braking resistor tidak hanya berkaitan dengan menghentikan motor. Komponen ini menjadi bagian penting dalam menjaga proses deselerasi tetap terkendali pada aplikasi yang mempunyai energi regeneratif cukup besar.
Membantu Mengendalikan Tegangan DC Bus
Energi yang kembali dari motor saat deselerasi dapat meningkatkan tegangan DC bus inverter. Brake resistor menyediakan jalur untuk membuang energi tersebut sehingga risiko inverter mengalami kondisi DC bus overvoltage dapat dikurangi.
Mendukung Pengereman Motor yang Lebih Cepat
Aplikasi tertentu membutuhkan waktu deselerasi yang relatif singkat. Crane, hoist, elevator, conveyor, serta mesin produksi merupakan beberapa contoh sistem yang dapat membutuhkan kemampuan pengereman lebih tinggi dibandingkan motor yang hanya berhenti secara natural.
Braking resistor memungkinkan inverter mengelola energi regeneratif ketika deselerasi berlangsung.
Mendukung Controlled Braking
Sistem dengan pergerakan beban yang berulang membutuhkan proses akselerasi serta deselerasi yang terkendali. Braking resistor membantu sistem drive mempertahankan proses pengereman sesuai pengaturan inverter selama kapasitas resistor serta braking unit telah dipilih secara tepat.
Mengurangi Risiko Gangguan Overvoltage
Energi regeneratif yang tidak dapat dikelola dengan baik dapat membuat inverter mengalami trip akibat tegangan DC bus terlalu tinggi. Braking resistor yang sesuai membantu mengurangi kemungkinan kondisi tersebut saat motor melakukan pengereman.

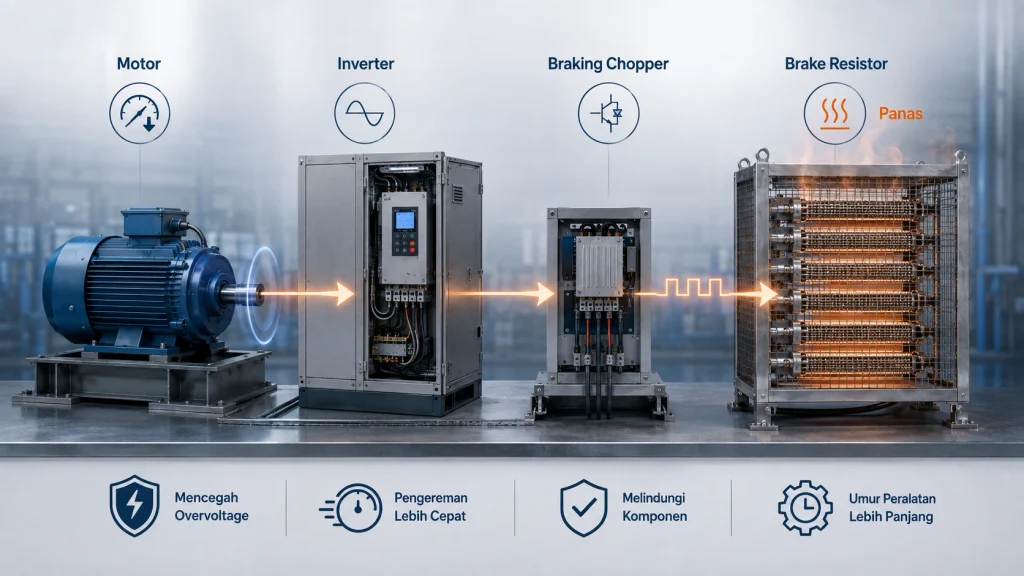

Cara Kerja Brake Resistor pada Sistem Inverter
Prinsip kerja brake resistor dapat dipahami melalui proses berikut:
- Motor beroperasi pada kecepatan tertentu menggunakan inverter atau VFD.
- Inverter memberikan perintah deselerasi sehingga kecepatan motor mulai berkurang.
- Energi mekanis dari motor serta beban dapat menghasilkan energi regeneratif yang kembali menuju DC bus inverter.
- Tegangan DC bus mulai meningkat.
- Braking chopper aktif ketika tegangan mencapai level yang telah ditentukan oleh sistem.
- Braking chopper menghubungkan braking resistor ke DC bus.
- Energi listrik dialirkan menuju braking resistor.
- Braking resistor mengubah energi tersebut menjadi panas.
- Panas dilepaskan melalui permukaan resistor serta sistem ventilasi atau pendinginan.
Proses tersebut berlangsung dengan cepat sesuai kondisi braking serta karakteristik sistem inverter.
Perbedaan Braking Chopper dan Brake Resistor
Braking chopper serta braking resistor mempunyai fungsi berbeda meskipun keduanya bekerja dalam satu sistem pengereman dinamis.
Braking chopper merupakan rangkaian switching yang mengontrol kapan energi dari DC bus dialirkan menuju braking resistor.
Braking resistor merupakan komponen resistif yang menerima energi tersebut kemudian mengubahnya menjadi panas.
Secara sederhana, braking chopper bertugas mengontrol aliran energi, sedangkan braking resistor bertugas membuang energi.
Beberapa tipe inverter mempunyai braking chopper internal. Sistem berkapasitas lebih besar dapat menggunakan braking unit atau braking chopper eksternal. Spesifikasi inverter perlu diperiksa terlebih dahulu sebelum menentukan konfigurasi resistor.
Jenis Braking Resistor untuk Aplikasi Industri
Jenis braking resistor dapat dipilih berdasarkan kebutuhan power, resistance, duty cycle, karakteristik beban, ruang instalasi, serta kondisi lingkungan. Selatama menyediakan beberapa konfigurasi braking resistor untuk kebutuhan industri.
Dynamic Braking Resistor
Dynamic Braking Resistor atau DBR digunakan pada sistem dynamic braking untuk membantu mendisipasikan energi regeneratif dari motor.
DBR dapat digunakan pada inverter, VFD, crane, hoist, elevator, conveyor, manufacturing system, serta berbagai motor drive industri.
Wirewound Braking Resistor
Wirewound Braking Resistor menggunakan material resistif berbentuk kawat yang dirancang untuk menghasilkan nilai resistance tertentu.
Jenis ini banyak digunakan pada aplikasi inverter serta motor drive karena tersedia dalam berbagai nilai resistance, kapasitas daya, ukuran, serta konfigurasi instalasi.
Stainless Steel Grid Braking Resistor
Stainless Steel Grid Braking Resistor menggunakan elemen resistif berbentuk grid berbahan stainless steel.
Konstruksi tersebut cocok digunakan pada berbagai aplikasi heavy duty seperti crane, port equipment, mining equipment, material handling, serta motor drive dengan kebutuhan braking tinggi.
Edgewound Braking Resistor
Edgewound Braking Resistor menggunakan elemen resistif berbentuk strip yang disusun untuk menangani kebutuhan arus serta disipasi energi pada aplikasi industri.
Jenis ini dapat digunakan pada heavy duty VFD, crane, hoist, port equipment, mining equipment, serta industrial motor drive.
Braking Resistor Bank
Braking Resistor Bank merupakan konfigurasi beberapa elemen resistor yang dirancang menjadi satu sistem resistor dengan kapasitas lebih besar.
Resistor bank banyak digunakan pada aplikasi dengan kebutuhan braking power tinggi, duty cycle berat, atau konfigurasi resistance tertentu.
Aplikasi Brake Resistor di Industri
Kebutuhan braking resistor sangat bergantung pada karakteristik motor serta beban. Beberapa aplikasi yang umum menggunakan braking resistor meliputi:
Crane dan Hoist
Crane serta hoist mempunyai siklus pengangkatan, penurunan, akselerasi, serta deselerasi yang berulang. Energi regeneratif dapat muncul ketika motor memperlambat pergerakan beban sehingga membutuhkan sistem braking yang sesuai.
Elevator dan Lift
Motor elevator dapat menghasilkan energi regeneratif pada kondisi operasi tertentu. Braking resistor membantu inverter mengelola energi tersebut ketika sistem menggunakan dynamic braking.
Port dan Material Handling
Container crane, conveyor, gantry system, serta berbagai material handling equipment membutuhkan kontrol motor yang responsif karena beban sering bergerak serta berhenti secara berulang.
Conveyor
Conveyor dengan beban besar atau kebutuhan stopping time tertentu dapat menggunakan braking resistor untuk membantu proses deselerasi motor.
Manufacturing dan Automation
Mesin produksi otomatis sering mempunyai siklus start, stop, akselerasi, serta deselerasi yang tinggi. Braking resistor dapat menjadi bagian dari sistem drive untuk menangani energi saat pengereman.
Heavy Duty Motor Drive
Motor berkapasitas besar dengan beban berinersia tinggi dapat menghasilkan energi regeneratif cukup besar ketika melakukan deselerasi. Pemilihan braking resistor pada aplikasi ini perlu memperhatikan energi pengereman serta duty cycle secara lebih detail.
Bagaimana Memilih Braking Resistor yang Tepat?
Pemilihan braking resistor tidak sebaiknya hanya berdasarkan kapasitas Watt. Beberapa parameter perlu diperiksa secara bersamaan agar resistor sesuai dengan inverter serta karakteristik aplikasi.
Nilai Resistance
Nilai resistance atau Ohm merupakan parameter utama. Inverter biasanya mempunyai batas minimum resistance yang diperbolehkan pada braking circuit.
Resistance yang terlalu rendah dapat menyebabkan arus braking terlalu tinggi serta berisiko melebihi kemampuan braking transistor atau braking chopper.
Power Rating
Kapasitas daya braking resistor perlu disesuaikan dengan energi yang harus dibuang ketika motor melakukan deselerasi.
Kebutuhannya dapat berbeda antara aplikasi intermittent braking dengan aplikasi yang melakukan braking berulang dalam waktu singkat.
Duty Cycle
Duty cycle menunjukkan seberapa sering serta berapa lama braking resistor bekerja dalam satu periode operasi.
Crane, hoist, elevator, centrifuge, conveyor, serta aplikasi cyclic lainnya dapat mempunyai duty cycle yang berbeda sehingga kebutuhan thermal resistor juga berbeda.
Braking Time
Waktu yang diberikan untuk memperlambat motor memengaruhi besarnya energi yang perlu ditangani resistor dalam periode tertentu.
Deselerasi yang sangat cepat umumnya menghasilkan kebutuhan braking power lebih tinggi dibandingkan proses deselerasi yang lebih panjang.
Frekuensi Pengereman
Sistem yang melakukan pengereman beberapa kali dalam satu jam mempunyai kebutuhan thermal berbeda dibandingkan aplikasi yang hanya melakukan braking sesekali.
Tegangan Sistem dan Spesifikasi Inverter
Manual inverter perlu diperiksa untuk mengetahui informasi mengenai braking transistor, minimum braking resistance, braking unit, DC bus voltage, serta rekomendasi konfigurasi braking resistor.
Ventilasi dan Lokasi Instalasi
Braking resistor menghasilkan panas ketika bekerja. Unit perlu dipasang pada lokasi dengan ventilasi memadai serta jarak yang cukup terhadap kabel, plastik, perangkat elektronik, atau material yang sensitif terhadap suhu tinggi.
Dimensi dan Mounting
Ruang instalasi juga perlu diperhatikan. Braking resistor tersedia dalam berbagai konfigurasi enclosure, ukuran, terminal, mounting, serta sistem pendinginan yang dapat disesuaikan dengan panel atau area instalasi.
Apakah Semua Inverter Membutuhkan Brake Resistor?
Tidak semua aplikasi inverter membutuhkan braking resistor.
Motor yang melakukan deselerasi secara perlahan atau mempunyai energi regeneratif rendah mungkin dapat beroperasi tanpa external braking resistor. Kebutuhan resistor akan meningkat ketika aplikasi mempunyai karakteristik seperti:
- deselerasi cepat;
- beban dengan inertia tinggi;
- frekuensi start dan stop tinggi;
- vertical load seperti crane, hoist, atau elevator;
- overhauling load;
- DC bus overvoltage saat deselerasi;
- kebutuhan controlled braking yang tinggi.
Manual inverter serta kondisi operasional motor tetap menjadi acuan utama sebelum menentukan kebutuhan braking resistor.
Apa yang Terjadi Jika Brake Resistor Tidak Sesuai?
Braking resistor yang tidak sesuai dengan karakteristik inverter dapat menyebabkan sistem braking tidak bekerja optimal.
Resistance terlalu tinggi dapat membatasi kemampuan pembuangan energi sehingga proses braking tidak sesuai kebutuhan. Resistance terlalu rendah dapat menghasilkan arus berlebih pada braking circuit.
Kapasitas thermal yang tidak cukup juga dapat membuat temperatur resistor meningkat secara berlebihan ketika menghadapi duty cycle berat.
Pemilihan resistance, power rating, duty cycle, desain enclosure, ventilasi, serta karakteristik braking perlu dilakukan sebagai satu kesatuan.
Pertanyaan Seputar Brake Resistor
Apa fungsi brake resistor pada inverter?
Brake resistor membantu membuang energi regeneratif yang muncul saat motor melakukan deselerasi. Energi tersebut diubah menjadi panas sehingga kenaikan tegangan DC bus dapat dikendalikan.
Apa perbedaan brake resistor dan braking resistor?
Keduanya merujuk pada komponen yang sama. Istilah brake resistor serta braking resistor umum digunakan untuk resistor pada sistem dynamic braking inverter atau VFD.
Apakah braking resistor selalu bekerja saat motor berjalan?
Tidak. Braking resistor terutama bekerja ketika braking chopper mengaktifkan braking circuit akibat peningkatan tegangan DC bus saat terjadi kondisi regeneratif.
Apakah braking resistor menjadi panas?
Ya. Braking resistor mengubah energi listrik menjadi panas sehingga temperatur permukaannya dapat meningkat ketika sistem melakukan braking. Ventilasi serta lokasi pemasangan perlu diperhatikan.
Bagaimana menentukan nilai Ohm braking resistor?
Nilai resistance harus mempertimbangkan spesifikasi inverter, minimum braking resistance, tegangan DC bus, braking current, motor, beban, serta konfigurasi braking circuit. Manual inverter sebaiknya menjadi referensi awal.
Apakah braking resistor dapat dibuat custom?
Braking resistor dapat dirancang dengan nilai resistance, kapasitas daya, ukuran, mounting, terminal, enclosure, duty cycle, serta konfigurasi tertentu sesuai kebutuhan aplikasi.
Kapan braking resistor diperlukan?
Braking resistor umumnya diperlukan ketika motor menghasilkan energi regeneratif cukup besar saat deselerasi, terutama pada aplikasi dengan stopping time cepat, inertia tinggi, vertical load, atau siklus braking berulang.
Braking Resistor untuk Sistem Inverter Industri
Brake resistor mempunyai peran penting dalam sistem dynamic braking karena membantu inverter mengelola energi regeneratif ketika motor melakukan deselerasi.
Pemilihan resistor perlu mempertimbangkan nilai resistance, power rating, duty cycle, braking time, frekuensi braking, karakteristik motor, kondisi beban, spesifikasi inverter, serta lingkungan instalasi.
PT Selatama Indo Abadi menyediakan berbagai tipe braking resistor industri yang dapat disesuaikan dengan kebutuhan aplikasi, mulai dari Dynamic Braking Resistor, Wirewound Braking Resistor, Stainless Steel Grid Braking Resistor, Edgewound Braking Resistor hingga Braking Resistor Bank.
Konsultasikan resistance, daya, arus, dimensi, duty cycle, tipe inverter, karakteristik motor, serta kebutuhan aplikasi bersama tim Selatama untuk menentukan konfigurasi braking resistor yang sesuai.
