Crane dan hoist bekerja dengan pola gerakan yang berbeda dibanding banyak aplikasi motor industri biasa. Beban harus diangkat, ditahan, diturunkan, serta dihentikan secara berulang dengan kontrol kecepatan yang stabil.
Pada sistem yang menggunakan VFD atau inverter, proses menurunkan beban dapat membuat motor bekerja dalam kondisi regeneratif. Motor tidak hanya mengonsumsi energi, tetapi dapat menghasilkan energi kembali menuju DC bus inverter.
Energi regeneratif tersebut perlu dikelola agar tegangan DC bus tetap berada dalam batas kerja sistem. Salah satu solusi yang umum digunakan adalah braking resistor.
PT Selatama Indo Abadi menyediakan braking resistor industri untuk crane, hoist, VFD, inverter, serta berbagai aplikasi motor industri dengan spesifikasi yang dapat disesuaikan.
Mengapa Crane dan Hoist Membutuhkan Braking Resistor?
Crane dan hoist memiliki siklus kerja yang melibatkan percepatan, perlambatan, pengangkatan, dan penurunan beban secara berulang.
Saat motor mengangkat beban, energi listrik digunakan untuk menghasilkan torsi motor. Kondisinya berbeda saat beban diturunkan.
Gaya gravitasi dapat membantu menggerakkan motor sehingga motor bekerja seperti generator. Energi dari motor kemudian kembali menuju DC bus VFD.
Tegangan DC bus dapat meningkat apabila energi tersebut tidak dapat diserap oleh sistem.
Braking resistor digunakan untuk membantu membuang energi tersebut dalam bentuk panas melalui rangkaian dynamic braking.
Konsep ini juga digunakan pada sistem crane berbasis VFD. Dokumentasi Danfoss menjelaskan bahwa ketika beban menggerakkan motor, energi dapat masuk kembali ke intermediate circuit dan sistem brake chopper dengan resistor eksternal digunakan untuk mengelola energi tersebut. Danfoss Assets

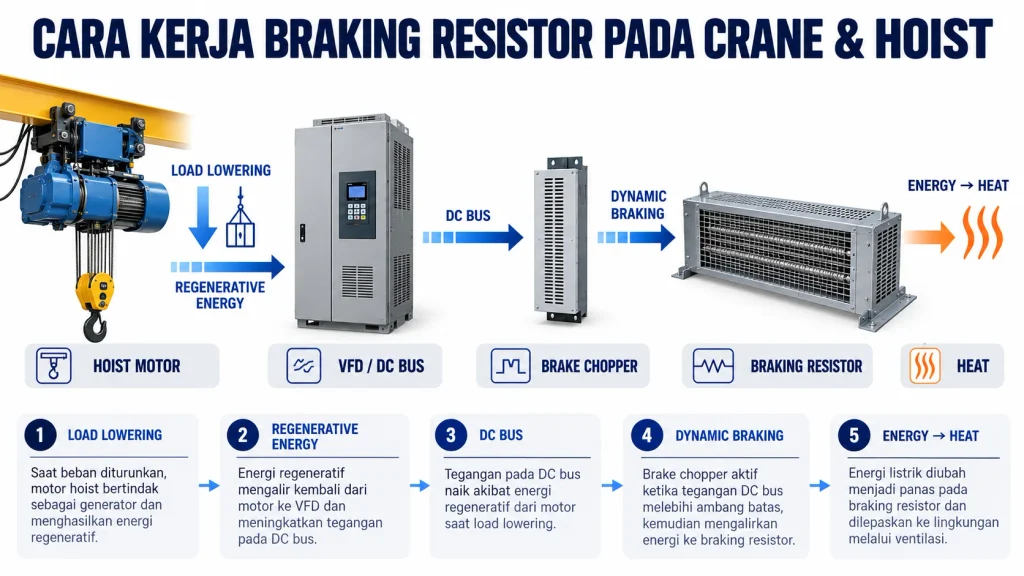

Cara Kerja Braking Resistor pada Crane dan Hoist
Sistem sederhananya dapat digambarkan sebagai berikut:
Power Supply → VFD → Motor Crane / Hoist
Ketika motor mengalami kondisi regeneratif:
Motor → DC Bus VFD → Brake Chopper → Braking Resistor → Panas
Brake chopper memonitor tegangan DC bus.
Ketika tegangan mencapai level tertentu, brake chopper menghubungkan braking resistor ke DC bus.
Arus kemudian mengalir menuju resistor dan energi listrik diubah menjadi panas.
Proses tersebut membantu VFD melakukan deselerasi dan mengendalikan kondisi regeneratif.
Braking resistor berbeda dengan mechanical brake. Mechanical brake memiliki fungsi mekanis untuk menahan atau menghentikan beban, sedangkan braking resistor merupakan bagian dari sistem electrical braking.

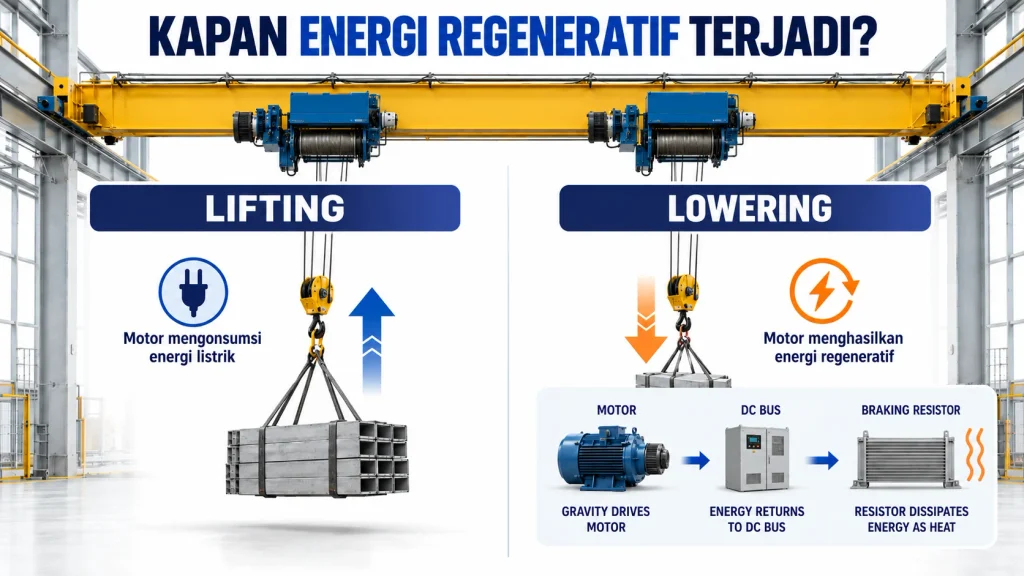

Kondisi Crane dan Hoist yang Menghasilkan Energi Regeneratif
Beberapa kondisi yang dapat menghasilkan energi regeneratif antara lain:
- menurunkan beban pada hoist
- deselerasi motor dengan cepat
- menghentikan trolley atau bridge crane
- perubahan arah gerakan
- siklus start dan stop berulang
- beban dengan inertia tinggi
Aplikasi crane menjadi salah satu contoh yang sering digunakan dalam pembahasan electrical braking karena sistem lifting dapat membutuhkan kemampuan braking pada sisi motoring maupun generating. ABB bahkan menggunakan aplikasi crane sebagai salah satu studi kasus dalam panduan electrical braking mereka. ABB Library
Apa yang Terjadi Jika Braking Resistor Tidak Sesuai?
Braking resistor yang tidak sesuai dengan kebutuhan sistem dapat menyebabkan performa braking kurang optimal.
Beberapa kondisi yang dapat terjadi antara lain:
DC Bus Overvoltage
Energi regeneratif yang tidak dapat dibuang dengan cukup cepat dapat menyebabkan tegangan DC bus meningkat.
VFD dapat mengalami overvoltage trip sebagai bentuk proteksi.
Waktu Deselerasi Menjadi Lebih Lama
Resistance atau kapasitas braking yang tidak sesuai dapat membuat kemampuan dynamic braking terbatas.
Braking Resistor Terlalu Panas
Duty cycle braking pada crane dan hoist dapat cukup tinggi.
Resistor yang tidak memiliki power rating atau thermal capacity yang cukup dapat mengalami temperatur berlebih.
Resistor Cepat Rusak
Kesalahan pemilihan power, resistance, duty cycle, atau cooling dapat mengurangi umur braking resistor.
Parameter Penting dalam Memilih Braking Resistor Crane dan Hoist
Pemilihan braking resistor sebaiknya tidak hanya berdasarkan daya motor.
Beberapa data berikut perlu diperhatikan.
1. Resistance atau Nilai Ohm
Nilai resistance harus mengikuti batas yang diperbolehkan oleh VFD atau braking unit.
Manual VFD biasanya memberikan nilai minimum atau recommended braking resistance.
Nilai resistance yang terlalu rendah dapat menghasilkan arus braking terlalu besar.
Nilai resistance yang terlalu tinggi dapat mengurangi braking torque yang tersedia.
Panduan Danfoss untuk aplikasi crane juga menekankan bahwa nilai resistor perlu disesuaikan dengan karakteristik drive dan braking torque yang dibutuhkan. Danfoss Assets
Baca juga:
Cara Memilih Braking Resistor Berdasarkan Ohm, Watt dan Duty Cycle
2. Power Rating
Power braking berbeda dengan daya motor nominal.
Power resistor harus mempertimbangkan energi regeneratif yang terjadi selama proses braking.
Aplikasi crane dengan braking berat dapat membutuhkan power rating yang cukup besar.
3. Duty Cycle
Duty cycle menjadi parameter penting pada crane dan hoist.
Contohnya, hoist yang melakukan lifting dan lowering terus-menerus memiliki kebutuhan berbeda dibanding crane yang hanya melakukan braking sesekali.
Duty cycle menunjukkan seberapa sering braking resistor bekerja dalam satu periode operasi.
4. Waktu Braking
Waktu deselerasi mempengaruhi energi dan power yang harus diserap resistor.
Braking lebih cepat biasanya membutuhkan kemampuan braking lebih tinggi.
5. Berat Beban dan Inertia
Beban yang lebih berat menghasilkan energi potensial yang lebih besar ketika diturunkan.
Inertia sistem mekanis juga mempengaruhi energi yang perlu dibuang selama deselerasi.
6. Braking Frequency
Crane produksi yang melakukan puluhan atau ratusan siklus per jam memiliki kebutuhan thermal berbeda dengan crane maintenance yang jarang digunakan.
7. Kondisi Lingkungan
Perhatikan lokasi pemasangan resistor.
Beberapa faktor yang perlu dipertimbangkan:
- temperatur lingkungan
- ventilasi
- debu
- kelembapan
- lokasi indoor atau outdoor
- ruang pemasangan
Braking resistor menghasilkan panas sehingga area pemasangan harus memiliki pembuangan panas yang memadai.
Jenis Braking Resistor untuk Crane dan Hoist
Jenis resistor yang dipilih bergantung pada power, duty cycle, ukuran, serta kebutuhan sistem.
Dynamic Braking Resistor
Dynamic Braking Resistor atau DBR umum digunakan bersama VFD dan brake chopper.
Tipe ini cocok untuk berbagai aplikasi motor yang membutuhkan dynamic braking.
Lihat:
Dynamic Braking Resistor
Wirewound Braking Resistor
Wirewound resistor dapat digunakan pada berbagai aplikasi braking dengan kebutuhan resistance dan power tertentu.
Desain resistor dapat dibuat sesuai kebutuhan mounting dan enclosure.
Stainless Steel Grid Braking Resistor
Grid resistor banyak digunakan pada aplikasi yang membutuhkan kemampuan thermal dan power lebih besar.
Jenis ini dapat menjadi pilihan untuk crane atau hoist dengan braking duty yang berat.
Braking Resistor Bank
Aplikasi dengan power besar dapat menggunakan beberapa resistor yang disusun dalam konfigurasi resistor bank.
Braking resistor bank memberikan fleksibilitas dalam menentukan total resistance dan kapasitas daya.
Braking Resistor untuk Hoist
Hoist memiliki karakteristik yang cukup spesifik karena sistem bekerja langsung terhadap beban vertikal.
Saat beban dinaikkan, motor menghasilkan torsi untuk melawan gravitasi.
Saat beban diturunkan, gravitasi dapat menyebabkan motor masuk kondisi regeneratif.
Semakin berat beban dan semakin sering proses lowering dilakukan, semakin besar perhatian yang perlu diberikan pada braking duty.
Data operasi hoist sangat penting sebelum menentukan resistor.
Braking Resistor untuk Overhead Crane
Overhead crane memiliki beberapa axis penggerak seperti:
- hoisting
- cross travel
- long travel
Setiap axis dapat memiliki kebutuhan braking yang berbeda.
Axis hoist biasanya memiliki karakteristik regeneratif yang lebih kuat karena berhubungan langsung dengan pengangkatan dan penurunan beban.
Axis travel juga dapat membutuhkan dynamic braking untuk mempercepat proses deselerasi dan stopping.
Braking Resistor untuk Port Crane dan Material Handling
Crane pada pelabuhan dan material handling dapat memiliki siklus operasi yang tinggi.
Sistem seperti container crane, gantry crane, dan material handling equipment melakukan start, stop, lifting, lowering, dan positioning secara berulang.
Kondisi tersebut membuat perhitungan duty cycle dan thermal braking menjadi semakin penting.
Apakah Semua Crane Harus Menggunakan Braking Resistor?
Tidak selalu.
Sistem crane dapat menggunakan beberapa metode electrical braking.
Beberapa sistem menggunakan:
- braking resistor
- regenerative drive
- active front end
- common DC bus
Sistem regenerative drive dapat mengembalikan energi ke jaringan listrik.
Braking resistor lebih sederhana karena energi regeneratif dibuang sebagai panas.
Pemilihan metode braking tergantung desain sistem, frekuensi braking, kebutuhan energy recovery, serta biaya investasi.
Data yang Dibutuhkan untuk Menentukan Braking Resistor Crane dan Hoist
Data berikut sangat membantu sebelum menentukan spesifikasi:
- brand VFD atau inverter
- model VFD
- daya motor
- tegangan motor
- tegangan VFD
- minimum braking resistance
- recommended resistance
- berat beban
- waktu lifting
- waktu lowering
- waktu deselerasi
- duty cycle
- jumlah braking per jam
- kondisi lingkungan
- resistor existing jika ada
Foto nameplate VFD dan braking resistor existing juga dapat membantu proses identifikasi.
Braking Resistor Custom untuk Crane dan Hoist
Setiap aplikasi crane dapat memiliki kondisi operasi yang berbeda.
PT Selatama Indo Abadi menyediakan braking resistor dengan spesifikasi yang dapat disesuaikan berdasarkan kebutuhan aplikasi.
Beberapa parameter yang dapat disesuaikan antara lain:
- resistance
- power rating
- duty cycle
- dimensi
- enclosure
- mounting
- konfigurasi terminal
- metode cooling
Halaman utama produk dapat dilihat di:
Braking Resistor Industri & Custom
Konsultasikan Kebutuhan Braking Resistor Crane dan Hoist
Pemilihan braking resistor yang tepat membutuhkan data VFD dan karakteristik operasi crane atau hoist.
Kirimkan brand dan tipe VFD, daya motor, tegangan, nilai resistance, duty cycle, informasi beban, atau foto braking resistor existing.
Tim PT Selatama Indo Abadi dapat membantu menentukan kebutuhan awal braking resistor sesuai aplikasi.
