Braking resistor memang dirancang untuk mengubah energi listrik menjadi panas. Karena itu, temperatur resistor yang meningkat saat motor melakukan braking merupakan kondisi yang normal.
Masalah muncul ketika panas yang diterima resistor lebih besar daripada kemampuan resistor untuk melepaskannya.
Kondisi tersebut dapat menyebabkan braking resistor overheat, thermal protection aktif, perubahan warna pada komponen, kerusakan terminal, sampai kegagalan resistor.
Pada beberapa sistem, temperatur braking resistor bahkan dapat mencapai level yang sangat tinggi selama operasi. Schneider Electric memperingatkan bahwa external braking resistor pada aplikasinya dapat melebihi 250°C, sehingga heat dissipation dan perlindungan dari kontak langsung harus diperhatikan. Schneider Electric Help
Karena itu, resistor yang terasa panas belum tentu bermasalah. Hal yang perlu diperiksa adalah apakah temperatur tersebut masih sesuai dengan desain, duty cycle, dan kemampuan thermal resistor.
PT Selatama Indo Abadi menyediakan braking resistor industri untuk VFD, inverter, crane, hoist, elevator, conveyor, serta berbagai aplikasi motor industri.
Apakah Braking Resistor Memang Seharusnya Panas?
Ya.

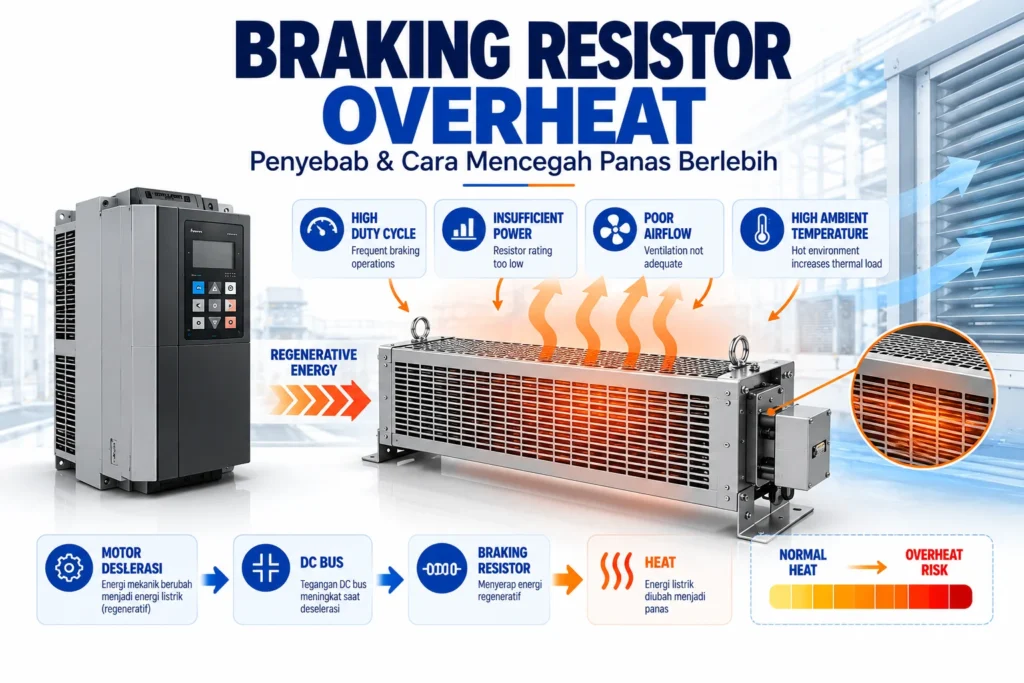

Braking resistor bekerja dengan menerima energi regeneratif dari motor kemudian mengubah energi tersebut menjadi panas.
Alur energinya secara sederhana:
Motor → DC Bus → Brake Chopper → Braking Resistor → Heat
Energi panas tersebut kemudian dilepaskan ke lingkungan melalui permukaan resistor, ventilasi, airflow, atau cooling system.
Karena fungsi dasarnya memang menghasilkan panas, permukaan braking resistor dapat menjadi sangat panas selama proses braking.
Jadi, temperatur tinggi tidak otomatis berarti resistor rusak.
Istilah overheat lebih tepat digunakan ketika beban thermal melebihi kemampuan resistor atau temperatur sistem sudah menyebabkan proteksi, kerusakan material, atau gangguan operasi.
Apa yang Dimaksud Braking Resistor Overheat?
Braking resistor overheat terjadi ketika energi yang diterima resistor lebih besar daripada kemampuan thermal yang dapat ditangani dalam periode tertentu.
Masalah ini berkaitan dengan dua hal utama:
Energi yang masuk ke resistor
dan
Kemampuan resistor membuang panas
Jika braking energy terus masuk sebelum resistor memiliki cukup waktu untuk cooling, temperatur akan terus meningkat.
Danfoss menjelaskan konsep duty cycle braking resistor melalui perbandingan antara braking time dan total cycle time. Pada resistor dengan duty cycle 10%, misalnya, resistor menerima braking power selama sekitar 10% periode dan menggunakan sisa waktu untuk melepaskan panas. Danfoss Assets

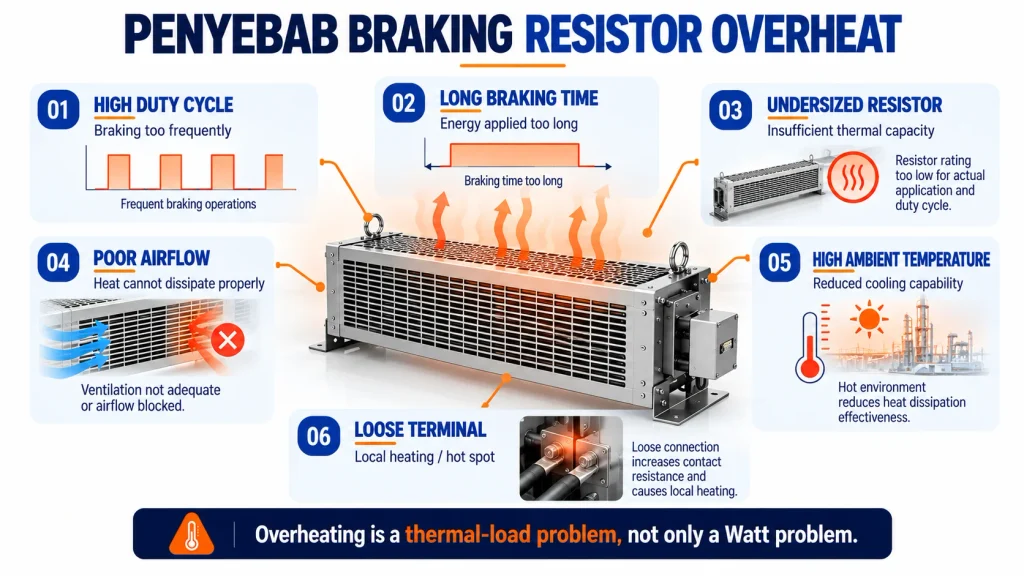

1. Duty Cycle Terlalu Tinggi
Salah satu penyebab utama braking resistor overheat adalah duty cycle yang tidak sesuai.
Bayangkan dua mesin.
Mesin A
Braking selama 5 detik kemudian bekerja normal selama 10 menit.
Mesin B
Braking selama 5 detik setiap 20 detik.
Peak braking power keduanya bisa saja sama.
Namun beban thermal Mesin B jauh lebih tinggi karena resistor mendapatkan waktu cooling yang sangat singkat.
Aplikasi dengan braking berulang seperti:
- crane,
- hoist,
- elevator,
- conveyor,
- centrifuge,
- material handling,
- mesin indexing,
perlu memperhatikan duty cycle dengan serius.
Danfoss menyediakan braking resistor dengan beberapa rating duty cycle seperti 5%, 10%, dan 40% untuk kondisi aplikasi berbeda. Danfoss Assets
2. Braking Time Terlalu Lama
Braking time juga menentukan jumlah energi yang harus diterima resistor.
Resistor yang mampu menerima peak power tinggi selama beberapa detik belum tentu mampu menerima power tersebut secara terus menerus.
Semakin lama braking berlangsung, semakin besar energi total yang harus dibuang.
ABB menyarankan pemilihan resistor mempertimbangkan:
- maximum braking power,
- braking time,
- braking cycle,
- kemampuan heat dissipation resistor.
Energi yang dihasilkan motor selama satu periode braking tidak boleh melebihi kemampuan resistor untuk membuang panas. ABB Library
3. Deceleration Time Terlalu Pendek
Ramp-down yang terlalu cepat dapat meningkatkan braking power.
Motor dan beban mempunyai energi kinetik.
Ketika VFD diperintahkan menghentikan motor dalam waktu sangat singkat, energi tersebut harus dilepaskan lebih cepat.
Akibatnya, braking resistor menerima beban energi yang lebih besar dalam waktu singkat.
Kondisi ini sering berkaitan dengan kasus:
VFD overvoltage saat deselerasi
Artikel tersebut juga sudah kita jadwalkan di cluster Selatama.
Ramp yang lebih panjang dapat membantu pada aplikasi tertentu, tetapi tidak selalu menjadi solusi karena beberapa mesin memang membutuhkan stopping time yang cepat.
4. Beban Bersifat Regeneratif
Sebagian aplikasi menghasilkan energi bukan hanya saat stop.
Contohnya hoist yang sedang menurunkan beban.
Gaya gravitasi dapat mendorong motor sehingga motor bekerja sebagai generator.
Situasi serupa dapat ditemukan pada:
- crane,
- elevator,
- downhill conveyor,
- unwinder,
- vertical material handling.
Braking resistor pada aplikasi seperti ini dapat bekerja jauh lebih sering dibanding resistor pada motor horizontal sederhana.
Karena itu jenis aplikasi perlu diketahui sebelum menentukan resistor.
5. Kapasitas Power Resistor Terlalu Kecil
Power rating yang terlalu rendah dapat menyebabkan resistor menerima energi lebih besar daripada kemampuan thermal desainnya.
Hal ini tidak berarti resistor harus selalu dipilih dengan Watt sebesar mungkin.
Kebutuhan harus dihitung berdasarkan:
- peak braking power,
- average braking power,
- braking time,
- duty cycle,
- cycle frequency.
Danfoss menekankan bahwa resistor harus dirancang untuk mampu menangani required braking time dan intermittent duty cycle yang digunakan. Danfoss Assets
Resistor dengan power lebih besar tetapi nilai resistance salah juga belum tentu menjadi solusi.
6. Nilai Resistance Terlalu Rendah
Resistance atau nilai Ohm berhubungan dengan braking current.
Semakin rendah resistance pada tegangan yang sama, semakin besar arus yang dapat mengalir.
Nilai resistance yang berada di bawah batas minimum VFD dapat menyebabkan overcurrent pada braking circuit.
ABB secara tegas menyatakan bahwa resistance custom braking resistor tidak boleh lebih rendah daripada minimum resistance yang ditentukan drive atau brake chopper karena dapat menyebabkan overcurrent dan merusak perangkat. ABB Library
Schneider Electric juga menentukan bahwa external braking resistor harus memiliki resistance yang sama dengan atau lebih tinggi dari minimum resistance yang diizinkan perangkat. Schneider Electric Help
Karena itu, mengganti resistor dengan Ohm lebih kecil untuk mendapatkan braking yang dianggap lebih kuat bukan tindakan yang tepat.
7. Ventilasi Tidak Memadai
Braking resistor membuang energi melalui panas.
Airflow di sekitar resistor menjadi bagian penting dari sistem.
Masalah dapat terjadi jika resistor dipasang:
- di ruang terlalu sempit,
- di dalam enclosure tertutup tanpa ventilasi memadai,
- terlalu dekat dengan dinding,
- berdekatan dengan sumber panas lain,
- dengan lubang ventilasi tertutup,
- di area dengan airflow buruk.
Panas yang tidak dapat keluar menyebabkan temperatur sekitar resistor terus meningkat.
Resistor kemudian bekerja pada ambient temperature yang lebih tinggi dan kemampuan cooling menurun.
8. Ambient Temperature Terlalu Tinggi
Power rating resistor biasanya diasumsikan pada kondisi temperatur tertentu.
Jika resistor dipasang di lingkungan industri yang sangat panas, kemampuan membuang panas ke lingkungan menjadi lebih rendah.
Contohnya:
- dekat furnace,
- dekat heater,
- di dalam panel dengan temperatur tinggi,
- ruang produksi tanpa ventilasi,
- outdoor enclosure yang terkena panas matahari langsung.
Ambient temperature perlu menjadi bagian dari informasi saat menentukan braking resistor.
9. Clearance Pemasangan Terlalu Kecil
Jarak pemasangan juga berpengaruh terhadap heat dissipation.
Braking resistor sebaiknya tidak ditempatkan terlalu dekat dengan komponen yang sensitif terhadap panas.
Schneider Electric bahkan memberikan peringatan untuk menjaga material yang mudah terbakar atau sensitif terhadap panas dari area braking resistor serta memastikan heat dissipation memadai pada kondisi maximum load. Schneider Electric Help
Clearance aktual harus mengikuti rekomendasi manufacturer resistor dan drive.
10. Terminal Longgar atau Koneksi Buruk
Tidak semua overheating terjadi pada seluruh resistor.
Sebagian masalah muncul dalam bentuk local hot spot.
Terminal yang:
- longgar,
- teroksidasi,
- tidak terpasang dengan baik,
- mengalami korosi,
dapat meningkatkan resistance pada titik koneksi.
Arus yang melalui titik tersebut dapat menghasilkan panas lokal.
Tanda yang mungkin terlihat antara lain perubahan warna terminal, insulator menghitam, atau kerusakan di sekitar sambungan.
Pemeriksaan terminal harus dilakukan oleh personel kompeten dan mengikuti prosedur keselamatan kelistrikan.
11. Konfigurasi Resistor Bank Tidak Sesuai
Resistor berdaya besar sering menggunakan beberapa elemen.
Elemen dapat dikonfigurasi secara series, parallel, atau kombinasi tertentu untuk memperoleh total resistance dan power yang dibutuhkan.
Kesalahan konfigurasi dapat menyebabkan:
- total resistance berubah,
- distribusi arus tidak sesuai,
- sebagian elemen menerima beban lebih besar,
- hot spot pada element tertentu.
Hal ini menjadi salah satu alasan resistor bank sebaiknya dirancang berdasarkan keseluruhan electrical requirement, bukan hanya jumlah elemen.
12. Kemampuan Heat Dissipation Tidak Cukup
Peak Watt bukan satu-satunya parameter.
Energi total selama braking juga harus diperhatikan.
ABB menjelaskan bahwa braking energy yang dihasilkan motor selama periode tertentu tidak boleh melebihi heat dissipation capacity resistor. Jika kapasitas tersebut tidak cukup, salah satu solusinya adalah menggunakan resistor dengan thermal capacity lebih tinggi atau konfigurasi resistor yang memberikan kemampuan dissipasi lebih besar. ABB Library
Hal ini sangat relevan pada resistor bank.
Jumlah elemen dapat ditambah bukan semata-mata untuk menaikkan Watt nominal, tetapi juga untuk mendapatkan kemampuan thermal yang sesuai.
Tanda Braking Resistor Mengalami Overheat
Beberapa kondisi yang perlu diperhatikan antara lain:
- perubahan warna berlebihan,
- bau material terbakar,
- terminal berubah warna,
- insulator mengalami kerusakan,
- thermal protection sering aktif,
- resistor mengalami deformasi,
- bagian enclosure menunjukkan tanda panas tidak normal,
- hot spot hanya pada bagian tertentu.
Temperatur permukaan yang tinggi saja belum cukup untuk menyimpulkan kerusakan.
Periksa spesifikasi dan kondisi operasinya.
Apa Hubungan Braking Resistor Overheat dengan VFD?
Resistor dan VFD merupakan bagian dari satu sistem braking.
Jika motor menghasilkan regenerative energy, DC bus voltage akan meningkat.
Brake chopper kemudian mengalirkan energi menuju resistor.
Jika proses braking terjadi terlalu sering, resistor dapat menerima beban thermal yang tinggi.
Sebaliknya, resistor dengan kapasitas yang tidak mencukupi juga dapat gagal menyerap energi yang diperlukan.
Schneider Electric menyebut bahwa ketika regenerated power lebih besar daripada kemampuan resistor untuk menyerapnya, drive dapat menghasilkan error dan menonaktifkan power stage. Schneider Electric Help
Jadi diagnosis overheat tidak sebaiknya berhenti pada resistor saja.
Sistem VFD, brake chopper, motor, load, dan operating cycle perlu dilihat bersama.
Cara Mencegah Braking Resistor Overheat
Beberapa langkah berikut dapat digunakan sebagai panduan awal.
Pilih Resistance Sesuai Manual VFD
Periksa minimum braking resistance dan recommended resistance pada manual drive.
Jangan menggunakan nilai Ohm di bawah minimum yang ditetapkan.
Hitung Braking Power
Braking power perlu disesuaikan dengan energi yang dihasilkan motor selama deselerasi.
Motor power saja belum cukup.
Perhatikan Duty Cycle
Catat:
- braking time,
- total cycle time,
- jumlah braking per jam.
Data ini membantu menentukan kebutuhan thermal resistor.
Perhatikan Cooling
Pastikan ventilasi tidak tertutup.
Resistor harus memiliki ruang yang cukup untuk melepaskan panas.
Periksa Ambient Temperature
Temperatur lingkungan ikut mempengaruhi kemampuan heat dissipation.
Gunakan Thermal Protection Jika Dibutuhkan
Beberapa sistem menggunakan thermal switch, temperature sensor, atau proteksi lain sesuai desain.
Lakukan Pemeriksaan Berkala
Periksa:
- terminal,
- kabel,
- element,
- insulator,
- enclosure,
- ventilasi.
Apakah Resistor yang Sangat Panas Harus Diganti?
Tidak selalu.
Braking resistor memang dapat bekerja pada temperatur tinggi.
Sebelum mengganti, periksa apakah resistor:
- masih memiliki resistance sesuai spesifikasi,
- tidak menunjukkan kerusakan fisik,
- tidak mengalami local hot spot abnormal,
- beroperasi dalam duty cycle yang diperbolehkan,
- mendapatkan cooling yang cukup.
Jika resistor terus mengalami thermal trip atau menunjukkan kerusakan, penyebabnya perlu dicari sebelum memasang replacement.
Mengganti resistor tanpa memperbaiki akar masalah dapat membuat resistor baru mengalami kondisi yang sama.
Jangan Mengganti Resistor Hanya Berdasarkan Ukuran
Resistor lama yang rusak tidak harus diganti dengan resistor yang memiliki dimensi identik.
Parameter yang lebih penting adalah:
- resistance,
- power,
- peak energy,
- duty cycle,
- braking time,
- voltage,
- cooling,
- enclosure,
- aplikasi.
Dua resistor dengan ukuran sama belum tentu memiliki kemampuan thermal yang sama.
Sebaliknya, replacement resistor dapat memiliki dimensi berbeda selama specification requirement terpenuhi.
Baca juga:
Cara Memilih Braking Resistor Berdasarkan Ohm, Watt dan Duty Cycle
Data yang Perlu Disiapkan Saat Braking Resistor Overheat
Jika braking resistor existing mengalami masalah panas berlebih, siapkan:
- brand VFD,
- model VFD,
- motor power,
- voltage,
- nilai resistance,
- power resistor,
- braking time,
- cycle time,
- duty cycle,
- jumlah braking per jam,
- jenis aplikasi,
- ambient temperature,
- foto resistor,
- foto nameplate,
- foto terminal,
- kondisi ventilasi.
Informasi tersebut membantu mengevaluasi apakah masalah berasal dari resistor, aplikasi, cooling, atau braking cycle.
Custom Braking Resistor untuk Heavy Duty Application
Aplikasi dengan braking berat dapat membutuhkan resistor dengan thermal capacity lebih tinggi.
PT Selatama Indo Abadi menyediakan braking resistor dengan spesifikasi yang dapat disesuaikan berdasarkan:
- resistance,
- power,
- duty cycle,
- dimensi,
- resistor element,
- enclosure,
- terminal,
- mounting,
- konfigurasi resistor bank,
- kebutuhan cooling.
Pilihan produk meliputi Dynamic Braking Resistor, Wirewound Braking Resistor, Stainless Steel Grid Braking Resistor, Edgewound Braking Resistor, serta Braking Resistor Bank.
Informasi lengkap:
Braking Resistor Industri untuk VFD dan Inverter
Konsultasikan Braking Resistor yang Mengalami Overheat
Braking resistor yang panas saat bekerja tidak selalu menandakan kerusakan.
Namun temperatur yang terus meningkat, thermal trip, perubahan warna, kerusakan terminal, atau masalah berulang perlu dianalisis.
Resistance, braking power, duty cycle, braking time, cooling, ambient temperature, serta karakter load harus diperiksa sebagai satu sistem.
Kirimkan brand dan model VFD, nilai Ohm, power resistor, braking time, duty cycle, jenis aplikasi, serta foto resistor existing kepada PT Selatama Indo Abadi untuk membantu identifikasi kebutuhan braking resistor.
WhatsApp: +62 852-2009-5709
FAQ Braking Resistor Overheat
Apakah braking resistor memang panas saat digunakan?
Ya. Braking resistor mengubah energi listrik menjadi panas sehingga temperatur tinggi selama operasi dapat normal. Pada sistem tertentu, temperatur external braking resistor bahkan dapat melebihi 250°C. Schneider Electric Help
Apa penyebab braking resistor terlalu panas?
Penyebabnya dapat berupa duty cycle terlalu tinggi, braking terlalu sering, power resistor tidak mencukupi, resistance tidak sesuai, airflow buruk, ambient temperature tinggi, atau masalah koneksi.
Apakah Watt yang lebih besar selalu mengatasi overheat?
Tidak. Resistance, duty cycle, braking energy, cooling, dan batas brake chopper juga harus sesuai.
Apakah nilai Ohm terlalu rendah berbahaya?
Ya. Resistance di bawah minimum yang diperbolehkan VFD dapat menghasilkan braking current terlalu besar dan berisiko menyebabkan overcurrent pada brake chopper atau drive. ABB Library
Apakah braking resistor overheat bisa menyebabkan VFD trip?
Bisa pada sistem tertentu, terutama jika kemampuan braking resistor tidak mencukupi atau thermal protection aktif. Diagnosis tetap harus mengikuti fault code dan manual drive.
