Braking resistor membantu VFD membuang energi regeneratif yang muncul ketika motor melakukan deselerasi.
Pemilihan braking resistor tidak cukup hanya berdasarkan daya motor. Nilai resistance, kapasitas daya, duty cycle, waktu pengereman serta karakteristik beban juga perlu diperhatikan.
Spesifikasi yang kurang tepat dapat menyebabkan proses braking tidak optimal, VFD mengalami overvoltage atau braking resistor bekerja pada temperatur terlalu tinggi.
Perhitungan awal sebenarnya tidak harus rumit. Beberapa data utama dari VFD serta motor sudah dapat membantu menentukan arah spesifikasi yang dibutuhkan.

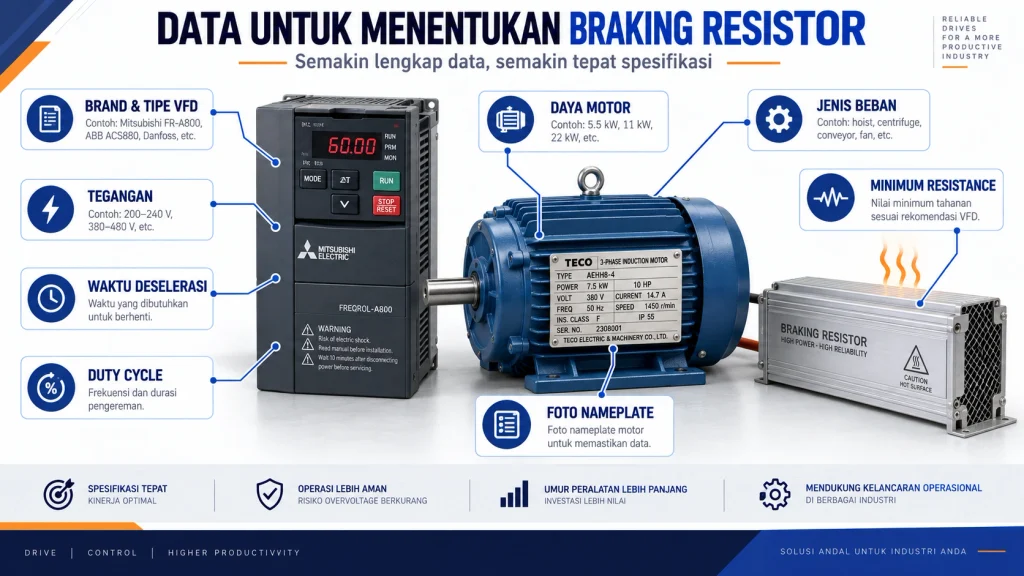

Data yang Dibutuhkan Sebelum Menghitung Braking Resistor
Beberapa informasi sebaiknya disiapkan terlebih dahulu:
- Brand VFD
- Tipe atau model VFD
- Daya motor dalam kW atau HP
- Tegangan sistem
- Nilai minimum braking resistance pada manual VFD
- Waktu deselerasi
- Frekuensi pengereman
- Duty cycle
- Jenis mesin
- Karakteristik beban
- Nilai Ohm braking resistor lama jika tersedia
- Foto nameplate VFD dan motor
Manual VFD menjadi referensi penting karena setiap inverter dapat mempunyai batas minimum resistance yang berbeda.
Apa yang Perlu Dihitung?
Tiga parameter utama biasanya menjadi perhatian ketika menentukan braking resistor:
Nilai Resistance atau Ohm
Resistance menentukan besar arus yang melewati braking resistor ketika proses braking berlangsung.
Nilainya perlu mengikuti rekomendasi VFD.
Resistance yang terlalu rendah dapat memberikan beban berlebih pada brake chopper.
Resistance yang terlalu tinggi dapat mengurangi kemampuan sistem dalam membuang energi regeneratif.
Nilai minimum resistance sebaiknya selalu diperiksa melalui manual VFD.
Kapasitas Daya
Kapasitas daya menunjukkan kemampuan braking resistor menerima energi selama proses pengereman.
Motor dengan daya besar belum tentu membutuhkan resistor dengan continuous power sebesar daya motor.
Durasi braking serta frekuensi pengereman sangat memengaruhi kebutuhan sebenarnya.
Duty Cycle
Duty cycle menunjukkan seberapa sering braking resistor bekerja dalam satu siklus mesin.
Contoh sederhana:
Mesin mempunyai total siklus 100 detik.
Proses braking berlangsung selama 10 detik.
Duty cycle braking berarti sekitar 10%.
Aplikasi dengan duty cycle rendah mempunyai kebutuhan thermal berbeda dibandingkan mesin yang melakukan pengereman terus menerus.
Apakah Daya Motor Menentukan Ukuran Braking Resistor?
Daya motor menjadi salah satu referensi, tetapi bukan satu-satunya faktor.
Motor 15 kW tidak otomatis membutuhkan braking resistor 15 kW.
Beberapa faktor lain ikut menentukan:
- waktu deselerasi
- kecepatan motor
- berat beban
- frekuensi braking
- duty cycle
- jenis mesin
- karakteristik inertia
- kemampuan brake chopper
Mesin dengan proses braking hanya beberapa detik memiliki kondisi berbeda dibandingkan crane, hoist atau elevator yang melakukan pengereman berkali-kali.
Cara Sederhana Menentukan Braking Resistor
Proses awal dapat dilakukan melalui beberapa langkah berikut.
1. Cek Manual VFD
Cari bagian yang membahas:
- braking resistor
- brake unit
- braking transistor
- minimum resistance
- recommended braking resistor
Nilai minimum resistance menjadi batas penting saat menentukan Ohm resistor.
2. Identifikasi Daya Motor
Catat daya motor dalam kW atau HP.
Data tersebut membantu memperkirakan skala energi yang ditangani sistem.
3. Periksa Waktu Deselerasi
Waktu berhenti yang semakin singkat biasanya membuat energi harus dilepaskan lebih cepat.
Kondisi tersebut meningkatkan kebutuhan braking.
4. Tentukan Frekuensi Braking
Catat seberapa sering mesin melakukan:
start
run
deceleration
stop
Mesin yang melakukan braking satu kali setiap beberapa menit berbeda dengan mesin yang braking setiap beberapa detik.
5. Identifikasi Beban
Jenis beban mempunyai pengaruh besar.
Crane serta hoist memiliki karakteristik berbeda dibandingkan conveyor horizontal.
Elevator memiliki pola berbeda dibandingkan mesin produksi.
6. Cocokkan Resistance serta Power
Nilai Ohm harus mengikuti kemampuan VFD.
Kapasitas daya perlu menyesuaikan energi braking serta duty cycle.
Tahap ini biasanya menjadi titik ketika konsultasi teknis mulai diperlukan jika data aplikasi cukup kompleks.
Contoh Sederhana
Misalnya sebuah mesin mempunyai:
Motor: 15 kW
VFD: 15 kW
Tegangan: 380 V
Waktu braking: 10 detik
Total siklus: 100 detik
Duty cycle: sekitar 10%
Manual VFD menunjukkan nilai minimum braking resistance tertentu.
Spesifikasi braking resistor kemudian dipilih berdasarkan:
- nilai resistance yang masih berada dalam batas VFD
- kapasitas daya yang mampu menangani braking
- duty cycle sekitar 10%
- kondisi pemasangan
- temperatur lingkungan
Contoh ini menunjukkan bahwa pemilihan resistor tidak cukup hanya menyebut:
Motor 15 kW = braking resistor 15 kW
Pendekatan tersebut terlalu sederhana.
Mengapa Minimum Resistance VFD Penting?
Minimum resistance merupakan salah satu data paling penting.
Misalnya manual VFD menetapkan minimum braking resistance 30 Ω.
Braking resistor di bawah nilai tersebut sebaiknya tidak digunakan tanpa perhitungan serta rekomendasi teknis yang tepat.
Resistance terlalu rendah dapat membuat arus braking terlalu besar.
Brake transistor atau brake chopper berpotensi menerima beban melebihi kemampuan desain.
Pengaruh Duty Cycle terhadap Braking Resistor
Duty cycle berhubungan erat dengan panas.
Braking resistor mengubah energi listrik menjadi panas.
Resistor membutuhkan waktu melepaskan panas tersebut ke lingkungan.
Aplikasi dengan:
10% duty cycle
memiliki karakteristik thermal berbeda dibandingkan:
40% duty cycle
Braking resistor pada aplikasi crane atau hoist dapat membutuhkan spesifikasi lebih tinggi karena proses braking terjadi lebih sering.
Braking Resistor pada Crane dan Hoist
Crane serta hoist termasuk aplikasi yang membutuhkan perhatian khusus.
Motor tidak hanya melakukan akselerasi serta deselerasi.
Gerakan beban turun juga dapat menghasilkan energi regeneratif.
Data penting pada aplikasi crane meliputi:
- motor power
- kapasitas beban
- lifting speed
- waktu braking
- frekuensi operasi
- duty cycle
- brand VFD
Spesifikasi braking resistor sebaiknya mengikuti kondisi kerja aktual.
Braking Resistor pada Conveyor
Conveyor dapat menghasilkan energi regeneratif ketika motor melakukan deselerasi.
Beban conveyor, kecepatan, panjang sistem serta waktu berhenti memengaruhi kebutuhan braking.
Conveyor dengan inertia tinggi biasanya membutuhkan perhatian lebih besar pada proses pengereman.
Apa yang Terjadi Jika Braking Resistor Terlalu Kecil?
Beberapa masalah dapat muncul:
Resistor Cepat Panas
Kapasitas daya yang terlalu rendah dapat menyebabkan resistor mengalami temperatur tinggi.
VFD Masih Overvoltage
Kemampuan resistor membuang energi mungkin tidak mencukupi.
Braking Kurang Maksimal
Motor membutuhkan waktu lebih lama untuk berhenti.
Umur Komponen Berkurang
Temperatur serta beban berlebih dapat memengaruhi umur sistem braking.
Apa yang Terjadi Jika Nilai Ohm Tidak Sesuai?
Resistance yang terlalu rendah dapat meningkatkan arus braking.
Resistance yang terlalu tinggi dapat mengurangi braking performance.
Nilai resistance yang direkomendasikan produsen VFD sebaiknya menjadi acuan utama.
Braking Resistor Standar atau Custom?
Braking resistor standar cocok ketika resistance, power serta dimensinya sudah sesuai.
Produk custom lebih relevan ketika terdapat kebutuhan khusus seperti:
- nilai Ohm tertentu
- power tertentu
- duty cycle tinggi
- dimensi terbatas
- enclosure khusus
- mounting khusus
- terminal tertentu
- aplikasi crane
- aplikasi hoist
- resistor bank
PT Selatama Indo Abadi menyediakan braking resistor industri dengan spesifikasi yang dapat disesuaikan berdasarkan kebutuhan aplikasi.
Pemahaman dasar mengenai fungsi sistem juga dapat dibaca melalui artikel Braking Resistor untuk VFD.
Data yang Bisa Dikirim untuk Menentukan Braking Resistor
Calon pengguna tidak harus menghitung semuanya sendiri.
Data berikut dapat digunakan sebagai bahan identifikasi awal:
- Brand VFD
- Model VFD
- Daya motor
- Tegangan
- Foto nameplate VFD
- Foto nameplate motor
- Minimum resistance jika tersedia
- Nilai Ohm resistor lama
- Waktu pengereman
- Frekuensi pengereman
- Jenis mesin
- Jenis beban
- Foto resistor existing
- Dimensi resistor
Data tersebut membantu mempercepat proses identifikasi kebutuhan.
Butuh Bantuan Menentukan Braking Resistor?
Menentukan braking resistor tidak harus dimulai dengan perhitungan rumit.
Brand VFD, tipe inverter, daya motor, tegangan, waktu braking serta informasi aplikasi sudah dapat menjadi titik awal.
PT Selatama Indo Abadi menyediakan braking resistor standar maupun custom bagi kebutuhan VFD, inverter, crane, hoist, lift, elevator, conveyor serta berbagai mesin industri.
Kirim foto nameplate VFD serta motor kepada tim Selatama untuk konsultasi spesifikasi.
Lihat Braking Resistor Selatama
FAQ Cara Menghitung Braking Resistor
Apakah ukuran braking resistor mengikuti daya motor?
Tidak secara langsung. Daya motor menjadi salah satu parameter bersama duty cycle, waktu deselerasi, jenis beban serta spesifikasi VFD.
Bagaimana menentukan nilai Ohm braking resistor?
Nilai resistance sebaiknya mengikuti rekomendasi serta minimum braking resistance pada manual VFD.
Apa itu duty cycle braking resistor?
Duty cycle menunjukkan persentase waktu braking resistor bekerja dalam satu siklus operasi mesin.
Apakah braking resistor dengan Watt lebih besar selalu lebih baik?
Belum tentu. Nilai resistance, kapasitas braking VFD serta karakteristik aplikasi tetap harus sesuai.
Data apa yang perlu dikirim untuk menentukan braking resistor?
Brand dan tipe VFD, daya motor, tegangan, foto nameplate, waktu braking serta informasi aplikasi menjadi data awal yang paling membantu.
Apakah braking resistor bisa dibuat custom?
Bisa. Resistance, kapasitas daya, dimensi, mounting serta konfigurasi tertentu dapat disesuaikan dengan kebutuhan aplikasi.
