Proses industri tertentu membutuhkan temperatur kerja yang jauh lebih tinggi dibandingkan sistem pemanasan konvensional. Industrial furnace, ceramic kiln, sintering furnace, heat treatment, glass processing, laboratorium, serta berbagai proses material membutuhkan heating element yang mampu bekerja pada kondisi temperatur tinggi secara stabil.
SiC atau Silicon Carbide serta MoSi₂ atau Molybdenum Disilicide merupakan dua material yang banyak digunakan sebagai heating element industri pada furnace temperatur tinggi.
Keduanya bekerja berdasarkan prinsip resistance heating. Arus listrik melewati elemen yang memiliki resistansi sehingga energi listrik diubah menjadi panas.
Meskipun sama-sama digunakan pada temperatur tinggi, SiC serta MoSi₂ mempunyai karakteristik material, temperatur operasi, perubahan resistance, furnace atmosphere, bentuk elemen, sistem kontrol, serta kebutuhan instalasi yang berbeda.
Pemilihan heating element sebaiknya tidak hanya berdasarkan temperatur maksimum. Kondisi furnace secara keseluruhan perlu diperhatikan agar elemen sesuai dengan kebutuhan proses.
Apa Itu SiC Heating Element?
SiC merupakan singkatan dari Silicon Carbide.
SiC heating element adalah elemen pemanas berbahan silicon carbide yang digunakan pada berbagai furnace serta proses temperatur tinggi.
Elemen ini dapat tersedia dalam bentuk rod, tube, U-shape, W-shape, maupun konfigurasi lainnya tergantung desain furnace serta kebutuhan sistem.
Aplikasi SiC heating element dapat ditemukan pada:
- industrial furnace
- ceramic kiln
- heat treatment furnace
- glass processing
- metal processing
- laboratory furnace
- sintering
- material testing
- electronic material processing
SiC mempunyai kemampuan membawa electrical load yang tinggi serta tetap mempertahankan struktur pada temperatur tinggi.
Produsen heating element Kanthal mencantumkan bahwa beberapa produk Silicon Carbide heating element mereka dirancang untuk element temperature hingga sekitar 1.625°C, bergantung pada grade serta kondisi aplikasinya.
Angka tersebut tidak dapat digunakan sebagai batas universal seluruh SiC heating element. Temperatur maksimum aktual tetap bergantung pada material grade, surface loading, atmosphere, konstruksi, pola operasi, serta rekomendasi produsen.
Apa Itu MoSi₂ Heating Element?
MoSi₂ merupakan singkatan dari Molybdenum Disilicide.
MoSi₂ heating element adalah elemen pemanas temperatur tinggi yang digunakan pada furnace ketika kebutuhan temperatur sudah berada di atas kemampuan banyak elemen pemanas konvensional.
Bentuk MoSi₂ heating element banyak ditemukan dalam konfigurasi U-shaped, W-shaped, straight, maupun desain khusus berdasarkan konstruksi furnace.
Aplikasinya dapat mencakup:
- ceramic firing
- sintering
- laboratory furnace
- heat treatment
- electronics processing
- glass industry
- advanced material processing
- high-temperature furnace
Pada produk tertentu, MoSi₂ heating element Kanthal tersedia untuk element temperature hingga sekitar 1.850°C.
Batas aktual tidak sama pada setiap MoSi₂ element. Grade, furnace atmosphere, surface loading, bentuk elemen, sistem kontrol, serta kondisi proses tetap menjadi faktor penting.
Cara Kerja SiC dan MoSi₂ Heating Element
SiC serta MoSi₂ menghasilkan panas melalui resistance heating.
Alur dasarnya dapat digambarkan sebagai berikut:
Energi listrik → heating element → resistance menghasilkan panas → panas berpindah ke furnace chamber → material mengalami proses pemanasan
Saat tegangan diberikan ke elemen, arus listrik mengalir melalui material.
Resistance pada elemen menyebabkan energi listrik diubah menjadi energi panas.
Panas tersebut kemudian ditransfer melalui kombinasi radiasi, konveksi, serta konduksi menuju chamber maupun material yang sedang diproses.
Heating element biasanya bekerja sebagai bagian dari sistem yang lebih besar.
Sistem furnace dapat terdiri atas:
Heating Element → Furnace Chamber → Thermocouple → Temperature Controller → Power Control
thermocouple industri membaca temperatur pada titik tertentu. Temperature controller menggunakan informasi tersebut sebagai acuan dalam mengatur output pemanasan.

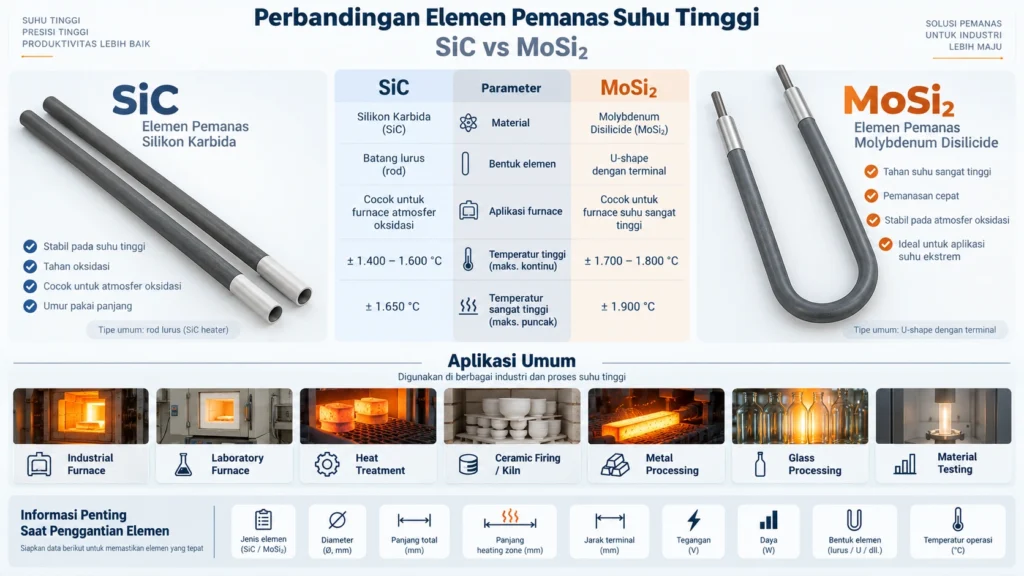

Perbedaan SiC dan MoSi₂ Heating Element
SiC serta MoSi₂ sama-sama digunakan untuk electric furnace temperatur tinggi, tetapi keduanya tidak dapat dianggap sebagai elemen yang identik.
Perbedaan utamanya terletak pada material, karakteristik resistance, kemampuan temperatur, furnace atmosphere, electrical control, bentuk elemen, serta kebutuhan aplikasinya.
| Faktor | SiC Heating Element | MoSi₂ Heating Element |
|---|---|---|
| Material | Silicon Carbide | Molybdenum Disilicide |
| Kategori penggunaan | High-temperature heating | High hingga ultra-high temperature heating |
| Bentuk umum | Rod, tube, U, W, multi-leg | U, W, straight, multi-shank |
| Temperatur | Tinggi | Dapat digunakan pada temperatur lebih tinggi pada grade tertentu |
| Resistance selama penggunaan | Dapat meningkat seiring aging | Karakteristik resistance relatif berbeda dari SiC |
| Furnace atmosphere | Sangat berpengaruh | Sangat berpengaruh |
| Thermal cycle | Perlu disesuaikan dengan grade serta kontrol | Beberapa grade dirancang untuk thermal cycling tinggi |
| Aplikasi | Furnace, kiln, ceramics, glass, metal | Furnace temperatur tinggi, ceramics, sintering, electronics |
| Pemilihan | Berdasarkan temperature, loading, atmosphere, resistance, cycle | Berdasarkan temperature, atmosphere, grade, loading, control |
Tabel tersebut merupakan gambaran umum, bukan spesifikasi universal setiap produk.
Pemilihan elemen harus tetap mengacu pada kondisi aktual furnace serta spesifikasi heating element yang digunakan.
Mengapa Resistance SiC Heating Element Dapat Berubah?
Perubahan resistance merupakan salah satu karakteristik penting yang perlu diperhatikan pada SiC heating element.
Resistance SiC dapat meningkat secara bertahap selama masa penggunaan.
Besarnya perubahan dapat dipengaruhi oleh:
- temperatur furnace
- temperatur elemen
- surface loading
- furnace atmosphere
- continuous operation
- intermittent operation
- metode power control
- kondisi proses
- umur penggunaan
Fenomena tersebut sering disebut sebagai aging pada SiC heating element.
Peningkatan resistance perlu diperhitungkan karena power supply serta sistem kontrol harus mempunyai kemampuan menyesuaikan kebutuhan elemen selama masa operasinya.
Replacement SiC juga perlu memperhatikan nilai resistance. Elemen baru dengan karakteristik resistance yang terlalu berbeda dari elemen lama dapat menyebabkan distribusi electrical load menjadi tidak ideal pada konfigurasi tertentu.
Informasi resistance menjadi salah satu data penting ketika melakukan replacement.
Karakteristik MoSi₂ pada Temperatur Tinggi
MoSi₂ banyak digunakan karena kemampuannya bekerja pada temperatur yang sangat tinggi.
Pada kondisi oksidasi tertentu, material MoSi₂ dapat membentuk lapisan pelindung berbasis silica pada permukaan elemen.
Lapisan tersebut menjadi salah satu karakteristik penting dalam ketahanan material terhadap oksidasi temperatur tinggi.
Furnace atmosphere tetap harus diperhatikan.
Karakteristik elemen dapat berubah ketika digunakan pada lingkungan seperti:
- oxidizing atmosphere
- nitrogen
- hydrogen
- reducing atmosphere
- inert atmosphere
- carburizing atmosphere
- vacuum
Produsen heating element biasanya menyediakan grade berbeda berdasarkan kondisi atmosphere tersebut.
Pemilihan MoSi₂ tidak sebaiknya hanya dilakukan berdasarkan angka temperatur maksimum pada katalog.
Mengapa Furnace Atmosphere Penting?
Furnace atmosphere merupakan komposisi gas serta kondisi lingkungan di dalam furnace selama proses berlangsung.
Kondisi tersebut dapat memberikan pengaruh langsung terhadap heating element.
Oxidizing Atmosphere
Atmosphere dengan kandungan oksigen banyak digunakan pada berbagai furnace umum.
SiC maupun grade MoSi₂ tertentu dapat digunakan pada kondisi tersebut sesuai rekomendasi material.
Nitrogen
Nitrogen digunakan pada sejumlah proses heat treatment, sintering, electronics, serta material processing.
Tidak semua grade heating element mempunyai batas operasi yang sama pada nitrogen.
Hydrogen dan Reducing Atmosphere
Reducing atmosphere digunakan pada proses tertentu untuk mengontrol reaksi oksidasi material.
Heating element harus dipilih berdasarkan kompatibilitas material dengan atmosphere tersebut.
Inert Atmosphere
Gas inert seperti argon dapat digunakan pada proses yang membutuhkan lingkungan terkontrol.
Spesifikasi heating element tetap perlu diperiksa karena temperature limit dapat berbeda dibanding operasi pada udara.
Vacuum
Beberapa furnace menggunakan kondisi vacuum pada proses tertentu.
Heating element yang digunakan harus sesuai dengan temperatur, pressure level, konstruksi furnace, serta karakteristik materialnya.
Informasi furnace atmosphere sebaiknya selalu diberikan ketika melakukan konsultasi heating element.
Bentuk SiC Heating Element
SiC heating element tersedia dalam berbagai bentuk berdasarkan kebutuhan pemasangan.
Straight Rod
Bentuk straight rod merupakan konstruksi sederhana yang dipasang melintasi furnace chamber.
Tubular Element
Konstruksi tubular dapat digunakan pada desain tertentu berdasarkan kebutuhan sistem.
U-Shaped Element
U-shaped element mempunyai dua leg yang dihubungkan pada salah satu sisi.
Konfigurasi tersebut dapat membantu pemasangan ketika terminal listrik dibutuhkan pada satu sisi tertentu.
W-Shaped atau Multi-Leg Element
Elemen multi-leg digunakan pada furnace dengan kebutuhan heating zone, mounting, maupun konfigurasi electrical tertentu.
Bentuk aktual perlu mengikuti desain furnace.
Bentuk MoSi₂ Heating Element
MoSi₂ juga tersedia dalam beberapa konfigurasi.
U-Shaped Element
Bentuk U merupakan salah satu konfigurasi yang banyak digunakan pada MoSi₂.
Bagian elemen dapat dibedakan menjadi heating zone serta cold end.
W-Shaped Element
W-shaped element menggunakan beberapa bagian heating leg untuk memenuhi kebutuhan furnace tertentu.
Straight Element
Straight configuration dapat digunakan berdasarkan desain furnace serta terminal arrangement.
Special Design
Beberapa aplikasi membutuhkan bentuk khusus berdasarkan chamber, electrical connection, heating zone, maupun keterbatasan ruang.
Drawing elemen lama sangat membantu proses replacement.
Aplikasi SiC dan MoSi₂ Heating Element
Kedua jenis elemen ini digunakan pada banyak proses temperatur tinggi.
Industrial Furnace
Industrial furnace digunakan pada proses pemanasan material dengan temperatur yang dikontrol.
SiC maupun MoSi₂ dapat digunakan berdasarkan temperatur, atmosphere, heating load, serta desain furnace.
Ceramic Kiln
Industri keramik membutuhkan proses firing maupun sintering pada temperatur tinggi.
Heating element berfungsi menghasilkan energi panas yang dibutuhkan selama proses.
Sintering Furnace
Sintering membutuhkan kontrol temperatur berdasarkan karakteristik material.
Pemilihan elemen harus mempertimbangkan temperatur, atmosphere, heating cycle, serta sistem kontrol.
Heat Treatment
Proses heat treatment dapat meliputi annealing, hardening, stress relieving, sintering, maupun proses lain berdasarkan material.
Heating element perlu disesuaikan dengan desain furnace serta proses.
Glass Processing
SiC banyak digunakan pada berbagai aplikasi industri kaca. MoSi₂ juga dapat digunakan pada beberapa proses temperatur tinggi sesuai kondisi aplikasinya.
Laboratory Furnace
Laboratory furnace sering membutuhkan temperatur tinggi dengan chamber yang relatif compact.
Konfigurasi heating element harus mempertimbangkan heating rate, temperatur, chamber dimension, serta control system.
Electronics dan Advanced Material Processing
MoSi₂ serta SiC dapat digunakan pada sejumlah proses material, semiconductor, battery, electronics, maupun advanced ceramics sesuai persyaratan proses.
Peran Insulasi pada Furnace Temperatur Tinggi
Heating element bukan satu-satunya komponen yang menentukan performa sistem furnace.
Material insulasi membantu mengurangi kehilangan panas dari furnace chamber menuju lingkungan.
Kebutuhan insulasi perlu disesuaikan dengan:
- temperatur operasi
- furnace design
- chamber size
- mechanical condition
- heating cycle
- thermal conductivity material
Material seperti ceramic fiber board dapat digunakan sebagai bagian dari sistem insulasi temperatur tinggi berdasarkan desain furnace.
Insulasi yang sesuai membantu menjaga panas tetap berada di area proses serta mengurangi heat loss.
Peran Ceramic Tube pada Sistem Temperatur Tinggi
Ceramic material banyak digunakan pada sistem temperatur tinggi karena karakteristik electrical insulation serta heat resistance yang dimilikinya.
Ceramic tube industri dapat digunakan pada berbagai aplikasi seperti insulator, protection tube, support, maupun komponen furnace tertentu berdasarkan material serta desainnya.
Pemilihan ceramic tube perlu mengikuti temperatur, diameter, panjang, atmosphere, mechanical load, serta kebutuhan aplikasi.
Hubungan Heating Element dan Thermocouple
Heating element menghasilkan panas.
Thermocouple berfungsi membaca temperatur.
Temperature controller mengatur output pemanasan berdasarkan temperatur yang terbaca.
Sistem sederhananya dapat digambarkan sebagai berikut:
Heating Element → Panas
Thermocouple → Membaca Temperatur
Temperature Controller → Membandingkan Temperatur dengan Setpoint
Power Controller → Mengatur Energi ke Heating Element
thermocouple perlu ditempatkan pada lokasi yang mampu merepresentasikan temperatur proses sesuai desain furnace.
Kesalahan penempatan sensor dapat membuat temperatur yang dibaca tidak sama dengan kondisi aktual pada material maupun heating zone.
SiC, MoSi₂, atau Resistance Wire?
Tidak seluruh furnace memerlukan SiC atau MoSi₂.
Aplikasi temperatur lebih rendah dapat menggunakan metallic resistance wire seperti material berbasis FeCrAl maupun NiCr tergantung kebutuhan sistem.
Pemilihan antara metallic resistance wire, SiC, maupun MoSi₂ perlu mempertimbangkan:
- temperatur kerja
- element temperature
- furnace atmosphere
- electrical loading
- chamber design
- heating cycle
- maintenance
- power control
- biaya operasional
- karakteristik proses
Tidak ada satu jenis heating element yang paling baik untuk seluruh aplikasi.
Jenis terbaik adalah elemen yang paling sesuai dengan kondisi furnace serta proses produksinya.
Cara Memilih SiC atau MoSi₂ Heating Element
Beberapa parameter perlu diperiksa sebelum menentukan heating element.
Temperatur Furnace
Temperatur proses menjadi salah satu parameter paling utama.
Informasikan temperatur normal serta temperatur maksimum yang dibutuhkan.
Furnace Atmosphere
Jelaskan jenis atmosphere yang digunakan.
Contohnya:
- air
- nitrogen
- hydrogen
- inert gas
- reducing
- carburizing
- vacuum
Informasi tersebut dapat memengaruhi pemilihan material serta grade.
Resistance
Nilai resistance heating element perlu diketahui terutama saat replacement.
Resistance dapat diberikan berdasarkan data nameplate, drawing, spesifikasi lama, maupun hasil pengukuran sesuai prosedur yang tepat.
Voltage
Tegangan supply furnace perlu diketahui agar elemen sesuai dengan electrical system.
Power
Kebutuhan daya berkaitan dengan furnace size, heat loss, process temperature, heating time, serta karakteristik load.
Surface Loading
Surface loading menunjukkan electrical power yang dibebankan terhadap luas permukaan heating zone.
Parameter ini dapat memengaruhi temperatur elemen serta umur operasional.
Heating Zone
Heating zone merupakan bagian elemen yang dirancang menghasilkan panas utama.
Panjang bagian tersebut perlu mengikuti desain chamber.
Cold End
Cold end berada pada area terminal yang dirancang mempunyai karakteristik berbeda dari heating zone.
Ukuran cold end perlu sesuai dengan furnace wall serta electrical connection.
Bentuk Elemen
Bentuk dapat berupa:
- straight
- rod
- tubular
- U-shape
- W-shape
- multi-leg
- konfigurasi khusus
Replacement sebaiknya mengikuti drawing atau sampel elemen lama apabila desain furnace tidak diubah.
Operation Cycle
Informasikan apakah furnace bekerja:
- terus menerus
- beberapa jam per hari
- frequent start-stop
- thermal cycling
Operation cycle dapat memengaruhi pemilihan heating element serta power control.
Sistem Power Control
Heating element bekerja sebagai bagian dari sistem listrik furnace.
Power controller, transformer, thyristor, temperature controller, wiring, serta protection system harus sesuai dengan karakteristik heating element yang digunakan.
Informasi yang Perlu Disiapkan Saat Mengganti Heating Element
Replacement heating element akan lebih mudah apabila data elemen lama tersedia.
Informasi yang sebaiknya disiapkan meliputi:
1. Jenis heating element
SiC atau MoSi₂.
2. Bentuk elemen
Straight, U, W, multi-leg, atau bentuk lainnya.
3. Overall length
Panjang keseluruhan elemen.
4. Heating zone
Panjang bagian yang menghasilkan panas utama.
5. Cold end
Panjang bagian terminal atau bagian non-heating.
6. Diameter
Diameter heating zone serta cold end apabila berbeda.
7. Resistance
Nilai resistance elemen apabila tersedia.
8. Voltage
Tegangan supply atau tegangan kerja elemen.
9. Power
Daya elemen maupun kapasitas furnace.
10. Furnace temperature
Temperatur operasi normal serta maksimum.
11. Furnace atmosphere
Udara, nitrogen, hydrogen, inert, reducing, vacuum, atau kondisi lainnya.
12. Quantity
Jumlah elemen yang digunakan pada satu furnace.
13. Drawing
Drawing membantu memastikan ukuran, terminal arrangement, serta bentuk elemen.
14. Foto elemen lama
Foto keseluruhan serta detail terminal sangat membantu proses identifikasi.
15. Nameplate furnace
Data furnace dapat membantu memahami voltage, power, manufacturer, maupun model sistem.
Spesifikasi tidak sebaiknya ditentukan berdasarkan foto saja ketika data teknis penting masih tersedia.
Apakah Heating Element Bisa Diganti dengan Tipe Lain?
Penggantian SiC menjadi MoSi₂ atau sebaliknya tidak selalu dapat dilakukan secara langsung.
Perubahan material heating element dapat memengaruhi:
- electrical resistance
- voltage
- current
- transformer
- power controller
- terminal arrangement
- mounting
- heating zone
- furnace temperature
- atmosphere compatibility
- chamber design
Modifikasi sebaiknya dianalisis berdasarkan sistem secara keseluruhan.
Replacement dengan spesifikasi yang sama atau equivalent biasanya lebih sederhana dibanding melakukan konversi teknologi heating element.
Penyebab Heating Element Tidak Bertahan Lama
Umur heating element dapat dipengaruhi banyak faktor selain kualitas material.
Beberapa kondisi yang perlu diperiksa meliputi:
- element temperature terlalu tinggi
- surface loading terlalu tinggi
- furnace atmosphere tidak sesuai
- thermal cycle terlalu agresif
- voltage tidak sesuai
- power control tidak sesuai
- pemasangan tidak tepat
- elemen terkena mechanical stress
- kontaminasi proses
- insulasi furnace rusak
- thermocouple membaca temperatur tidak akurat
- controller tidak dikonfigurasi dengan tepat
Pemeriksaan sistem furnace secara keseluruhan lebih baik dibanding langsung menyimpulkan kerusakan berasal dari heating element.
SiC dan MoSi₂ Heating Element Selatama
PT Selatama Indo Abadi menyediakan kebutuhan SiC serta MoSi₂ heating element untuk furnace maupun proses temperatur tinggi.
Spesifikasi dapat dikonsultasikan berdasarkan:
- jenis heating element
- bentuk
- diameter
- panjang total
- heating zone
- cold end
- resistance
- voltage
- power
- furnace temperature
- furnace atmosphere
- drawing
- kebutuhan aplikasi
Informasi produk tersedia melalui halaman Heating Element Industri Selatama.
Sampel, foto elemen lama, drawing, maupun data furnace dapat digunakan sebagai referensi awal dalam proses identifikasi kebutuhan replacement.
Pertanyaan Seputar SiC dan MoSi₂ Heating Element
Apa perbedaan SiC dan MoSi₂ heating element?
SiC terbuat dari Silicon Carbide, sedangkan MoSi₂ terbuat dari Molybdenum Disilicide. Keduanya mempunyai karakteristik temperatur, resistance, atmosphere compatibility, electrical loading, serta konfigurasi yang berbeda.
Mana yang mempunyai kemampuan temperatur lebih tinggi, SiC atau MoSi₂?
MoSi₂ pada grade tertentu dapat digunakan pada element temperature yang lebih tinggi dibanding banyak SiC heating element. Batas aktual tetap mengikuti grade, atmosphere, loading, serta spesifikasi produsen.
Apakah SiC heating element mengalami perubahan resistance?
Resistance SiC dapat meningkat selama masa penggunaan. Laju perubahannya dipengaruhi furnace temperature, surface loading, atmosphere, operation cycle, power control, serta kondisi penggunaan.
Apakah heating element lama dapat dibuat berdasarkan sampel?
Sampel lama dapat membantu identifikasi bentuk serta dimensi. Data resistance, voltage, power, furnace temperature, atmosphere, drawing, maupun nameplate tetap sangat membantu menentukan spesifikasi.
Apakah SiC bisa langsung diganti dengan MoSi₂?
Tidak selalu. Kedua material mempunyai karakteristik electrical serta operasional berbeda. Sistem transformer, voltage, current, mounting, power controller, chamber, serta atmosphere perlu diperiksa terlebih dahulu.
Apa informasi paling penting saat memesan SiC heating element?
Informasi utama mencakup diameter, overall length, heating zone, cold end, resistance, voltage, bentuk, furnace temperature, atmosphere, quantity, serta drawing apabila tersedia.
Apa informasi paling penting saat memesan MoSi₂ heating element?
Data yang penting mencakup element diameter, cold-end diameter, heating zone, overall length, terminal distance, shape, voltage, power, furnace temperature, atmosphere, quantity, serta drawing.
Apakah thermocouple diperlukan pada furnace?
Sebagian besar furnace yang membutuhkan kontrol temperatur menggunakan sensor temperatur. Thermocouple merupakan salah satu sensor yang umum digunakan sebagai feedback menuju temperature controller.
Apakah Ceramic Fiber Board berpengaruh terhadap sistem pemanasan?
Material insulasi furnace berpengaruh terhadap heat loss serta distribusi temperatur. Ceramic Fiber Board dapat digunakan sebagai salah satu material insulasi sesuai temperatur serta konstruksi furnace.
Butuh SiC atau MoSi₂ Heating Element?
Kebutuhan heating element setiap furnace dapat berbeda berdasarkan temperatur, atmosphere, daya, electrical system, chamber, serta pola operasinya.
Konsultasikan jenis elemen, resistance, voltage, power, diameter, panjang total, heating zone, cold end, furnace temperature, atmosphere, drawing, serta kondisi aplikasi bersama tim Selatama.
