Motor listrik industri sering bekerja dalam kondisi yang membutuhkan akselerasi, deselerasi, serta penghentian secara berulang. Sistem seperti crane, hoist, elevator, conveyor, mesin produksi, serta material handling membutuhkan pengendalian motor yang lebih responsif dibandingkan aplikasi dengan kecepatan konstan.
Pada sistem yang menggunakan inverter atau Variable Frequency Drive, proses deselerasi dapat menghasilkan energi regeneratif. Energi tersebut dapat meningkatkan tegangan DC bus apabila tidak dikelola dengan tepat.
Braking resistor membantu sistem inverter mendisipasikan energi tersebut menjadi panas sehingga proses pengereman dapat berlangsung secara lebih terkendali.
Pembahasan dasar mengenai fungsi, jenis, serta cara kerja komponen ini dapat dibaca pada artikel apa itu brake resistor.

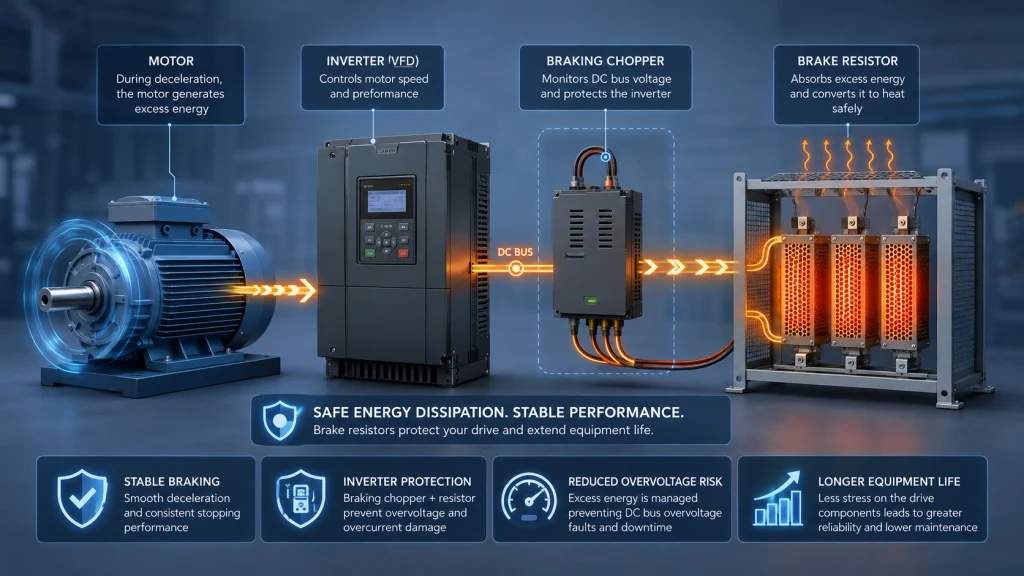

Hubungan Motor Listrik, Inverter dan Braking Resistor
Motor listrik, inverter, serta braking resistor mempunyai fungsi berbeda di dalam satu sistem penggerak.
Motor listrik mengubah energi listrik menjadi energi mekanis sehingga menghasilkan putaran serta torsi.
Inverter atau VFD mengatur frekuensi serta tegangan yang diberikan ke motor sehingga kecepatan, akselerasi, deselerasi, serta karakteristik operasi motor dapat dikendalikan.
Braking resistor berfungsi membantu menangani energi regeneratif ketika motor berada pada kondisi deselerasi tertentu.
Ketiga komponen tersebut bekerja sebagai bagian dari sistem drive. Pemilihan braking resistor perlu mempertimbangkan karakteristik motor, inverter, beban, braking time, serta duty cycle aplikasi.
Apa yang Terjadi Ketika Motor Melakukan Deselerasi?
Motor yang sedang berputar menyimpan energi kinetik pada rotor serta beban yang digerakkan. Ketika inverter menurunkan kecepatan motor, energi mekanis tersebut tidak langsung hilang.
Pada kondisi tertentu, motor dapat bekerja sebagai generator. Energi mekanis dari motor serta beban dikonversi menjadi energi listrik kemudian kembali menuju DC bus inverter.
Kondisi tersebut disebut sebagai regenerative operation.
Energi regeneratif dapat menyebabkan tegangan DC bus meningkat. Kenaikan yang terlalu tinggi dapat membuat inverter mengalami overvoltage trip sehingga sistem berhenti sebagai bentuk proteksi.
Braking resistor digunakan pada sistem dynamic braking untuk membantu mengelola kondisi tersebut.
Bagaimana Braking Resistor Mengelola Energi Regeneratif?
Braking resistor tidak bekerja sendiri. Sistem biasanya menggunakan braking chopper atau braking unit untuk mengontrol aliran energi dari DC bus menuju resistor.
Prosesnya secara umum berlangsung sebagai berikut:
- Motor berjalan pada kecepatan tertentu.
- Inverter menerima perintah untuk melakukan deselerasi.
- Motor serta beban menghasilkan energi regeneratif.
- Energi kembali menuju DC bus inverter.
- Tegangan DC bus meningkat.
- Braking chopper aktif ketika tegangan mencapai level tertentu.
- Energi dialirkan menuju braking resistor.
- Braking resistor mengubah energi listrik menjadi panas.
- Panas dilepaskan melalui permukaan resistor serta sistem pendinginan.
Proses tersebut membantu menjaga tegangan DC bus tetap berada dalam batas operasi yang diizinkan oleh sistem.
PT Selatama Indo Abadi menyediakan berbagai jenis braking resistor industri dengan resistance, daya, dimensi, duty cycle, serta konfigurasi yang dapat disesuaikan dengan kebutuhan aplikasi.
Dampak Braking Resistor pada Sistem Motor Industri
Penggunaan braking resistor yang sesuai tidak meningkatkan output motor secara langsung. Perannya lebih berkaitan dengan pengelolaan energi selama proses deselerasi serta kemampuan sistem drive menangani kondisi braking.
Mendukung Deselerasi yang Lebih Terkontrol
Beberapa aplikasi membutuhkan motor berhenti dalam waktu tertentu. Deselerasi yang terlalu lambat dapat mengganggu cycle time mesin, sedangkan deselerasi terlalu cepat dapat meningkatkan energi regeneratif.
Braking resistor membantu inverter membuang energi tersebut sehingga proses pengereman dapat dilakukan sesuai kebutuhan sistem.
Membantu Mengendalikan Tegangan DC Bus
Energi regeneratif meningkatkan tegangan pada DC bus inverter. Braking resistor menyediakan jalur untuk mendisipasikan energi tersebut sehingga kenaikan tegangan dapat dikendalikan.
Mengurangi Potensi Overvoltage Trip pada VFD
VFD biasanya mempunyai proteksi terhadap tegangan DC bus yang terlalu tinggi.
Overvoltage trip dapat terjadi ketika motor melakukan deselerasi terlalu cepat, menggerakkan beban dengan inertia tinggi, atau bekerja pada kondisi overhauling load.
Sistem braking resistor yang sesuai membantu mengurangi potensi terjadinya kondisi tersebut selama proses braking.
Mendukung Siklus Start dan Stop yang Tinggi
Mesin produksi tertentu membutuhkan motor berhenti serta bergerak kembali dalam interval singkat.
Frekuensi braking yang tinggi menghasilkan thermal load lebih besar pada braking resistor. Pemilihan resistance, power rating, serta duty cycle perlu memperhitungkan pola operasi tersebut.
Mendukung High Inertia Load
Beban dengan inertia tinggi menyimpan energi kinetik lebih besar.
Fan besar, centrifuge, conveyor, roll, flywheel, serta mesin berputar berkapasitas tinggi dapat menghasilkan energi regeneratif cukup besar ketika mengalami deselerasi.
Braking resistor membantu menangani energi tersebut sesuai kapasitas sistem.
Mendukung Vertical Load
Crane, hoist, serta elevator mempunyai karakteristik beban vertikal yang berbeda dari motor horizontal biasa.
Energi regeneratif dapat muncul ketika beban bergerak turun serta motor berada pada kondisi pengereman.
Desain braking system pada aplikasi vertical load perlu mempertimbangkan karakteristik beban, kecepatan, frekuensi operasi, serta kebutuhan braking power.
Kapan Motor Listrik Membutuhkan Braking Resistor?
Tidak semua motor yang menggunakan inverter memerlukan braking resistor eksternal.
Kebutuhan braking resistor menjadi lebih tinggi ketika sistem mempunyai satu atau beberapa karakteristik berikut:
- waktu deselerasi relatif singkat;
- beban mempunyai inertia tinggi;
- motor sering melakukan start dan stop;
- aplikasi menggunakan vertical load;
- motor bekerja pada kondisi overhauling load;
- terjadi overvoltage trip saat deselerasi;
- sistem membutuhkan controlled braking;
- beban mempunyai energi mekanis besar;
- frekuensi pengereman cukup tinggi.
Spesifikasi inverter tetap menjadi referensi utama sebelum menentukan kebutuhan external braking resistor.
Hubungan Braking Resistor dengan Overvoltage Trip pada VFD
Overvoltage merupakan salah satu gangguan yang dapat muncul saat motor melakukan deselerasi.
Proses sederhananya dapat digambarkan sebagai berikut:
Motor melakukan deselerasi → energi regeneratif terbentuk → energi kembali ke DC bus → tegangan DC bus meningkat → proteksi overvoltage dapat aktif.
Braking chopper serta braking resistor memberikan jalur untuk mengalihkan energi dari DC bus sehingga energi dapat didisipasikan menjadi panas.
Masalah overvoltage saat deselerasi tidak selalu disebabkan oleh tidak adanya braking resistor. Faktor lain seperti parameter deceleration time, supply voltage, motor, karakteristik beban, serta setting inverter juga perlu diperiksa.
Contoh Aplikasi Braking Resistor pada Motor Industri
Crane dan Hoist
Crane serta hoist mempunyai siklus lifting, lowering, stopping, serta reversing yang tinggi.
Motor dapat menghasilkan energi regeneratif ketika beban diturunkan atau sistem melakukan deselerasi.
Dynamic braking resistor dapat digunakan sebagai bagian dari sistem braking inverter pada aplikasi tersebut.
Elevator dan Lift
Motor elevator dapat bekerja pada kondisi regeneratif tergantung arah gerak, beban kabin, serta konfigurasi sistem.
Braking resistor membantu membuang energi pada sistem yang menggunakan dynamic braking.
Conveyor dan Material Handling
Conveyor yang membawa material berat dapat mempunyai momentum cukup besar ketika sistem diperintahkan berhenti.
Braking resistor membantu inverter mengelola energi selama deselerasi, terutama pada conveyor dengan cycle time tinggi atau stopping time tertentu.
Port dan Container Crane
Port crane serta container handling system sering menggunakan motor drive berkapasitas besar dengan siklus braking berulang.
Jenis seperti stainless steel grid braking resistor dapat digunakan pada berbagai aplikasi heavy duty sesuai kebutuhan power serta duty cycle.
Manufacturing dan Automation
Mesin produksi otomatis dapat mempunyai proses indexing, positioning, reversing, serta stopping yang berlangsung berkali-kali dalam satu cycle produksi.
Sistem braking perlu disesuaikan dengan frequency of operation serta energi yang dihasilkan setiap kali deselerasi.
Heavy Duty Motor Drive
Motor berkapasitas besar yang menggerakkan beban berat dapat membutuhkan braking resistor dengan kemampuan thermal serta power lebih tinggi.
Konfigurasi braking resistor bank dapat digunakan pada kebutuhan braking power yang lebih besar atau konfigurasi resistance tertentu.
Parameter Braking Resistor yang Perlu Diperhatikan
Performa sistem braking sangat dipengaruhi oleh kesesuaian resistor terhadap inverter serta aplikasi.
Resistance
Nilai resistance menentukan besarnya arus yang dapat mengalir ketika braking chopper mengaktifkan resistor.
Inverter biasanya mempunyai minimum braking resistance yang perlu dipatuhi.
Power Rating
Power rating menentukan kemampuan resistor menangani energi dalam bentuk panas.
Peak braking power serta average braking power perlu diperhitungkan sesuai karakteristik aplikasi.
Duty Cycle
Duty cycle menunjukkan proporsi waktu braking resistor aktif dibandingkan total waktu operasi.
Aplikasi dengan siklus braking tinggi membutuhkan desain resistor yang mampu menangani thermal load secara berulang.
Braking Time
Waktu deselerasi memengaruhi power yang perlu ditangani resistor.
Stopping time yang lebih singkat dapat menghasilkan kebutuhan braking power yang lebih tinggi.
Braking Frequency
Frekuensi braking menentukan seberapa cepat panas terakumulasi pada resistor.
Resistor membutuhkan waktu untuk melepaskan panas setelah proses braking.
Ambient Temperature dan Ventilasi
Lingkungan instalasi memengaruhi kemampuan resistor melepaskan panas.
Ventilasi yang kurang baik atau temperatur ruang yang tinggi dapat menurunkan kemampuan thermal sistem.
Dimensi dan Mounting
Ukuran resistor perlu disesuaikan dengan ruang panel atau area instalasi.
Posisi pemasangan juga perlu memperhatikan jarak aman dari kabel, plastik, perangkat elektronik, serta komponen sensitif terhadap panas.
Kesalahan Umum pada Sistem Braking Motor
Memilih Resistor Berdasarkan Watt Saja
Braking resistor tidak sebaiknya ditentukan hanya berdasarkan kapasitas Watt.
Resistance, braking energy, duty cycle, braking time, frequency, serta minimum resistance inverter perlu diperiksa secara bersamaan.
Menggunakan Resistance Terlalu Rendah
Resistance terlalu rendah dapat menghasilkan braking current yang terlalu tinggi sehingga berisiko melebihi kapasitas braking transistor atau braking chopper.
Mengabaikan Duty Cycle
Resistor yang mampu menahan peak power dalam waktu singkat belum tentu mampu bekerja pada braking berulang.
Thermal capacity serta waktu cooling perlu dipertimbangkan.
Ventilasi Tidak Memadai
Braking resistor menghasilkan panas selama bekerja.
Pemasangan pada ruang tertutup tanpa airflow yang cukup dapat meningkatkan temperatur resistor serta area sekitarnya.
Braking Time Terlalu Pendek
Parameter deceleration yang terlalu agresif dapat meningkatkan regenerative power.
Setting inverter perlu disesuaikan dengan kemampuan motor, load, braking chopper, serta resistor.
Pertanyaan Seputar Braking Resistor dan Motor Listrik
Apakah braking resistor membuat motor lebih bertenaga?
Tidak. Braking resistor tidak meningkatkan output power atau torsi motor. Fungsinya berkaitan dengan pengelolaan energi regeneratif ketika motor melakukan braking.
Apakah braking resistor membuat motor lebih hemat energi?
Braking resistor tidak mengembalikan energi ke sumber listrik. Energi regeneratif diubah menjadi panas.
Sistem yang ingin memanfaatkan energi regeneratif kembali biasanya menggunakan teknologi regenerative drive atau sistem lain yang dirancang untuk mengembalikan energi ke supply.
Kenapa VFD overvoltage saat motor berhenti?
Salah satu penyebabnya adalah energi regeneratif yang meningkatkan tegangan DC bus ketika motor melakukan deselerasi.
Parameter inverter, braking time, beban, supply voltage, serta sistem braking perlu diperiksa untuk menentukan penyebab sebenarnya.
Apakah semua motor dengan inverter membutuhkan braking resistor?
Tidak. Motor dengan deselerasi lambat serta regenerative energy rendah dapat beroperasi tanpa external braking resistor.
Kebutuhan resistor tergantung karakteristik motor, beban, stopping time, duty cycle, serta kemampuan inverter.
Apakah braking resistor boleh dipasang di dalam panel?
Pemasangan di dalam panel perlu mempertimbangkan panas yang dihasilkan, airflow, clearance, rating enclosure, serta kemampuan pendinginan panel.
Resistor berdaya besar sering membutuhkan lokasi dengan ventilasi lebih baik.
Apa yang perlu diberikan ketika memesan braking resistor?
Informasi yang membantu penentuan spesifikasi antara lain nilai resistance, power, motor rating, inverter model, supply voltage, braking time, duty cycle, braking frequency, dimensi, serta kondisi instalasi.
Braking Resistor untuk Motor Listrik Industri
Braking resistor mempunyai peran penting pada sistem motor yang membutuhkan controlled braking, terutama ketika motor menghasilkan energi regeneratif selama deselerasi.
Komponen ini membantu inverter mengelola energi tersebut sehingga kenaikan tegangan DC bus dapat dikendalikan serta risiko overvoltage trip saat braking dapat dikurangi.
Kinerja sistem sangat bergantung pada kesesuaian antara resistance, power rating, duty cycle, braking time, karakteristik motor, inverter, beban, serta kondisi instalasi.
PT Selatama Indo Abadi menyediakan braking resistor industri dengan pilihan Dynamic Braking Resistor, Wirewound Braking Resistor, Stainless Steel Grid Braking Resistor, Edgewound Braking Resistor serta Braking Resistor Bank.
Resistance, daya, arus, dimensi, duty cycle, mounting serta konfigurasi dapat disesuaikan dengan kebutuhan aplikasi.
